ВКБ-16 (16м) - вежа конічна багатогранна прожекторного освітлення

Підкатегорія: Вежі освітлення

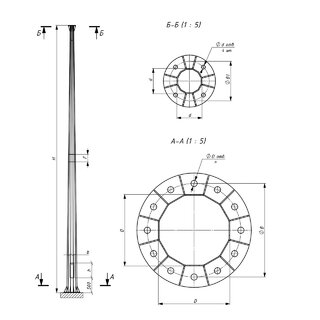

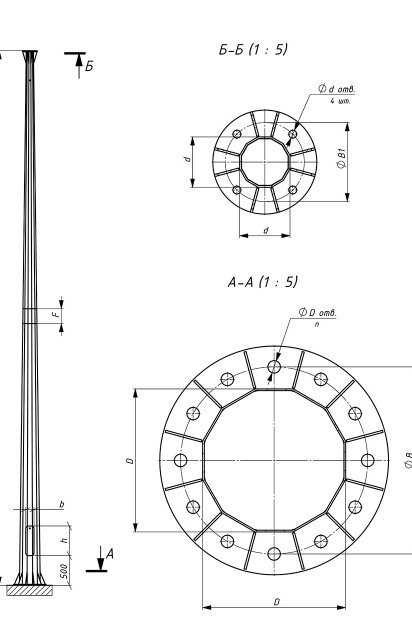

Маса вежі: m=467кг / Розміри вежі: H=16м, F=500мм, d=120мм, D=380мм / Розміри нижнього фланця: B=480мм, Dотв=30мм, nотв=12шт. / Розміри верхнього фланця: B1=190мм, dотв=19мм / Розміри лючка: h=500мм, b=160мм


Маса вежі m= 467 кг

Розміри вежі:

Висота вежі H= 16 м
Довжина телескопічного стику F= 500 мм
Верхній діаметр вежі d= 120 мм
Нижній діаметр вежі D= 380 мм

Розміри нижнього фланця:

Міжосьова відстань отворів під кріплення В= 480 мм
Діаметр отворів під кріплення Dотв= 30 мм
Кількість отворів під кріплення nотв= 12 шт.

Розміри верхнього фланця:

Міжосьова відстань отворів під кріплення В1= 190 мм
Діаметр отворів під кріплення dотв= 19 мм

Розміри лючка:

Висота лючка h= 500 мм
Ширина лючка b= 160 мм

Підбір закладних деталей:

Тип фундаментної основи Закладний - АВ ВКБ 12хМ27х1000/2
