ВКБ-12 (12м) - вежа конічна багатогранна прожекторного освітлення
Підкатегорія: Вежі освітлення
Маса вежі: m=291кг

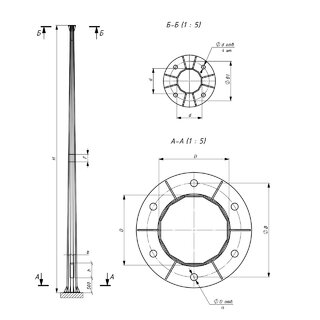

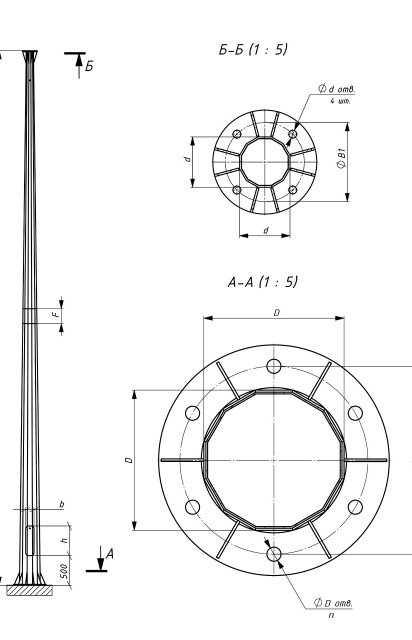

Розміри вежі: H=12м, d=120мм, D=300мм
Розміри нижнього фланця: B=400мм, Dотв=33мм, nотв=6шт.
Розміри верхнього фланця: B1=190мм, dотв=19мм
Розміри лючка: h=500мм, b=140мм
| Маса вежі | m= 291 кг |
Розміри вежі:
| Висота вежі | H= 12 м |
| Верхній діаметр вежі | d= 120 мм |
| Нижній діаметр вежі | D= 300 мм |
Розміри нижнього фланця:
| Міжосьова відстань отворів під кріплення | В= 400 мм |
| Діаметр отворів під кріплення | Dотв= 33 мм |
| Кількість отворів під кріплення | nотв= 6 шт. |
Розміри верхнього фланця:
| Міжосьова відстань отворів під кріплення | В1= 190 мм |
| Діаметр отворів під кріплення | dотв= 19 мм |
Розміри лючка:
| Висота лючка | h= 500 мм |
| Ширина лючка | b= 140 мм |
Підбір закладних деталей:
| Тип фундаментної основи | Закладний - АВ ВКБ 6хМ30х1050 |
