ВКБ-12 (12м) - мачта коническая многогранная прожекторного освещения
Подкатегория: Мачты освещения
Масса мачты: m=291кг

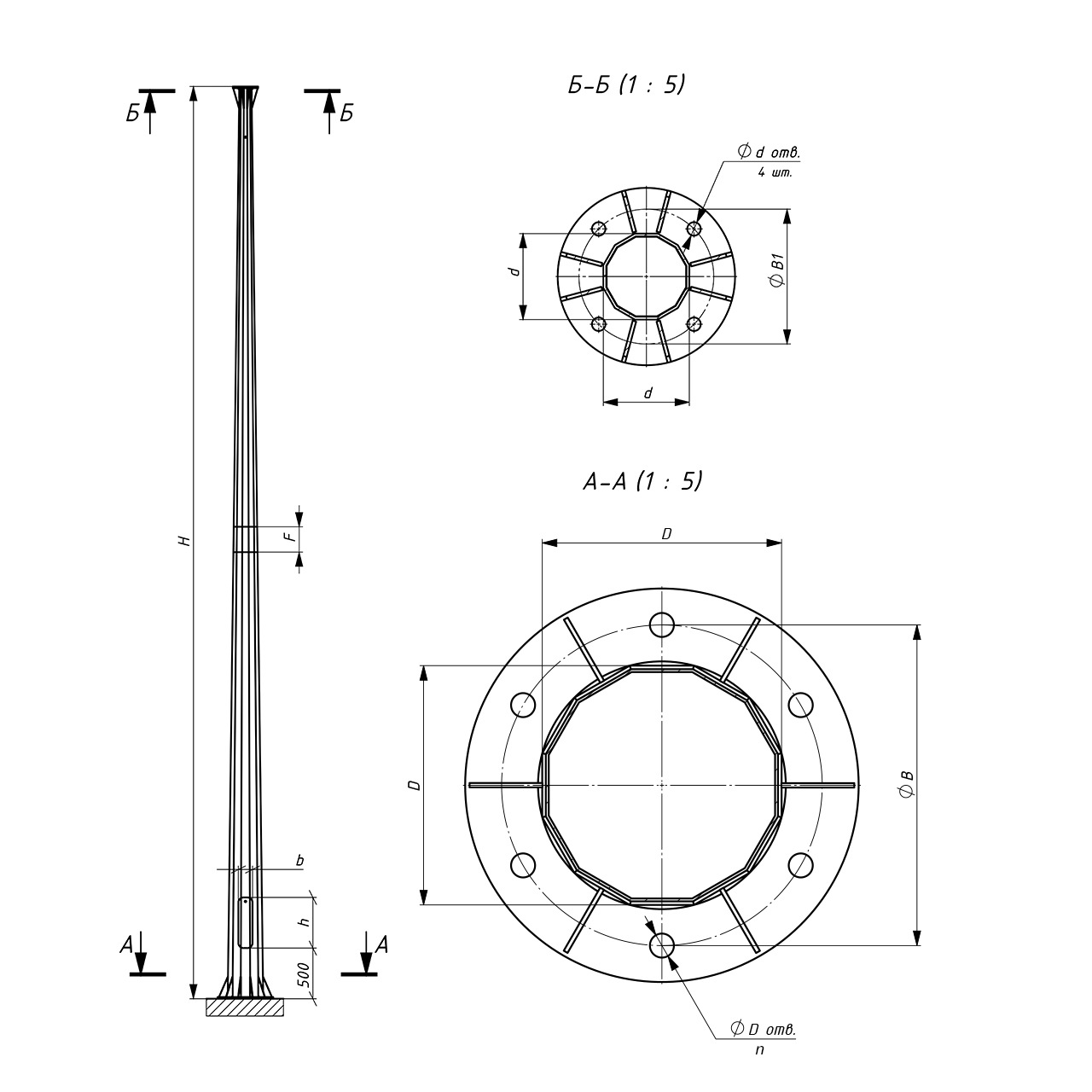

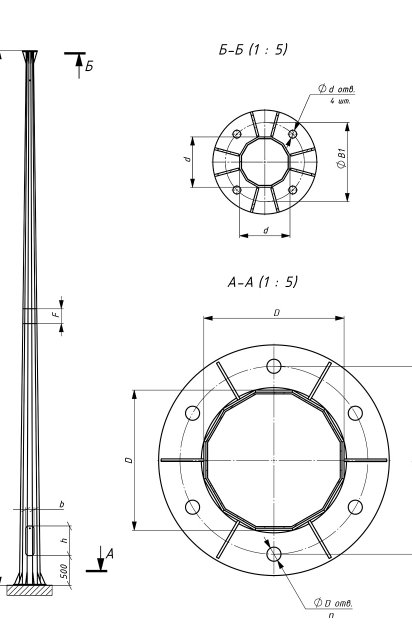

Размеры мачты: H=12м, d=120мм, D=300мм
Размеры нижнего фланца: B=400мм, Dотв=33мм, nотв=6шт.
Размеры верхнего фланца: B1=190мм, dотв=19мм
Размеры лючка: h=500мм, b=140мм
| Масса мачты | m= 291 кг |
Размеры мачты:
| Высота мачты | H= 12 м |
| Верхний диаметр мачты | d= 120 мм |
| Нижний диаметр мачты | D= 300 мм |
Размеры нижнего фланца:
| Межосевое расстояние отверстий под крепления | В= 400 мм |
| Диаметр отверстий под крепления | Dотв= 33 мм |
| Количество отверстий под крепления | nотв= 6 шт. |
Размеры верхнего фланца:
| Межосевое расстояние отверстий под крепления | В1= 190 мм |
| Диаметр отверстий под крепления | dотв= 19 мм |
Размеры лючка:
| Высота лючка | h= 500 мм |
| Ширина лючка | b= 140 мм |
Подбор закладных деталей:
| Тип фундаментного основания | Закладной - АВ ВКБ 6хМ30х1050 |
