Опоры ЛЭП
Могли бы вы представить свою жизнь без электроэнергии и всех благ, которые она нам дает?
Даже сложно подсчитать сколько раз в день мы пользуемся электроэнергией. Множество раз. Каждый день. Дома, в офисе, в магазине и даже на улице. Повсюду нас окружают электроприборы, которые успели стать незаменимыми помощниками для нас. По вечерам в наших домах горит свет и звучит знакомое телешоу. Интернет вообще стал незаменимым атрибутом нашей жизни: от учебы и работы до развлечений и игр. Но все же самыми главными ценностями в нашем современном мире стали связь с родными и возможность быть в курсе последних новостей.
Все это и многое другое стало возможным для нас благодаря передаче электроэнергии на расстояние, от электростанций до конечных потребителей. Процесс передачи происходит благодаря электрическим сетям, которые включают в себя преобразователи напряжения, линии электропередачи и распределительные устройства.
От электростанций передается высокое напряжение в сотни киловольт, которое в процессе нужно уменьшить под нужды различных пользователей. Для этого используются преобразователи, воздушные линии разного напряжения, которые уже доставляют электроэнергию к распределительным устройствам, где она распределяется к отдельным потребителям.
Мы занимаемся изготовлением металлических опор ЛЭП. Они являются неотъемлемой составляющей системы электропередачи. Служат конструкцией для удержания проводов ВЛ (воздушных линий), а также грозозащитных тросов, на заданном расстоянии друг от друга и от поверхности земли.
Кроме того, опоры также могут служить для изменения порядка расположения проводов на линии, организации ответвлений и перекрестных точек. Опоры ЛЭП различны по назначению в зависимости от функций, которые они выполняют. Узнать больше о разновидностях и функциях опор ЛЭП вы можете здесь.
Среди видов металлических опор ЛЭП выделяют решетчатые и многогранные. Хотя решетчатые опоры широко используются, многогранные опоры набирают все большую популярность благодаря своим преимуществам.

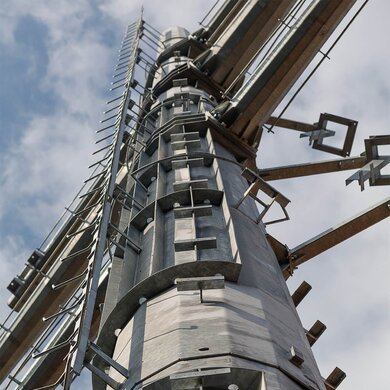

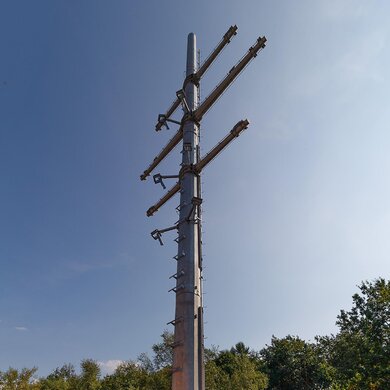

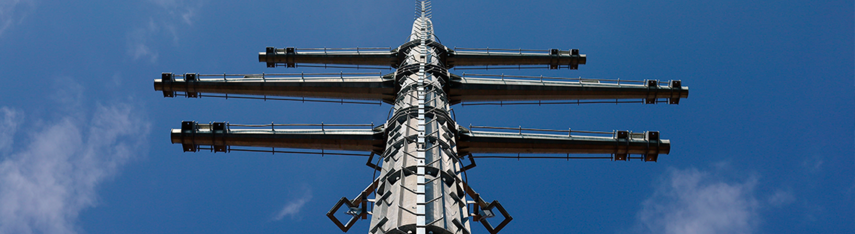

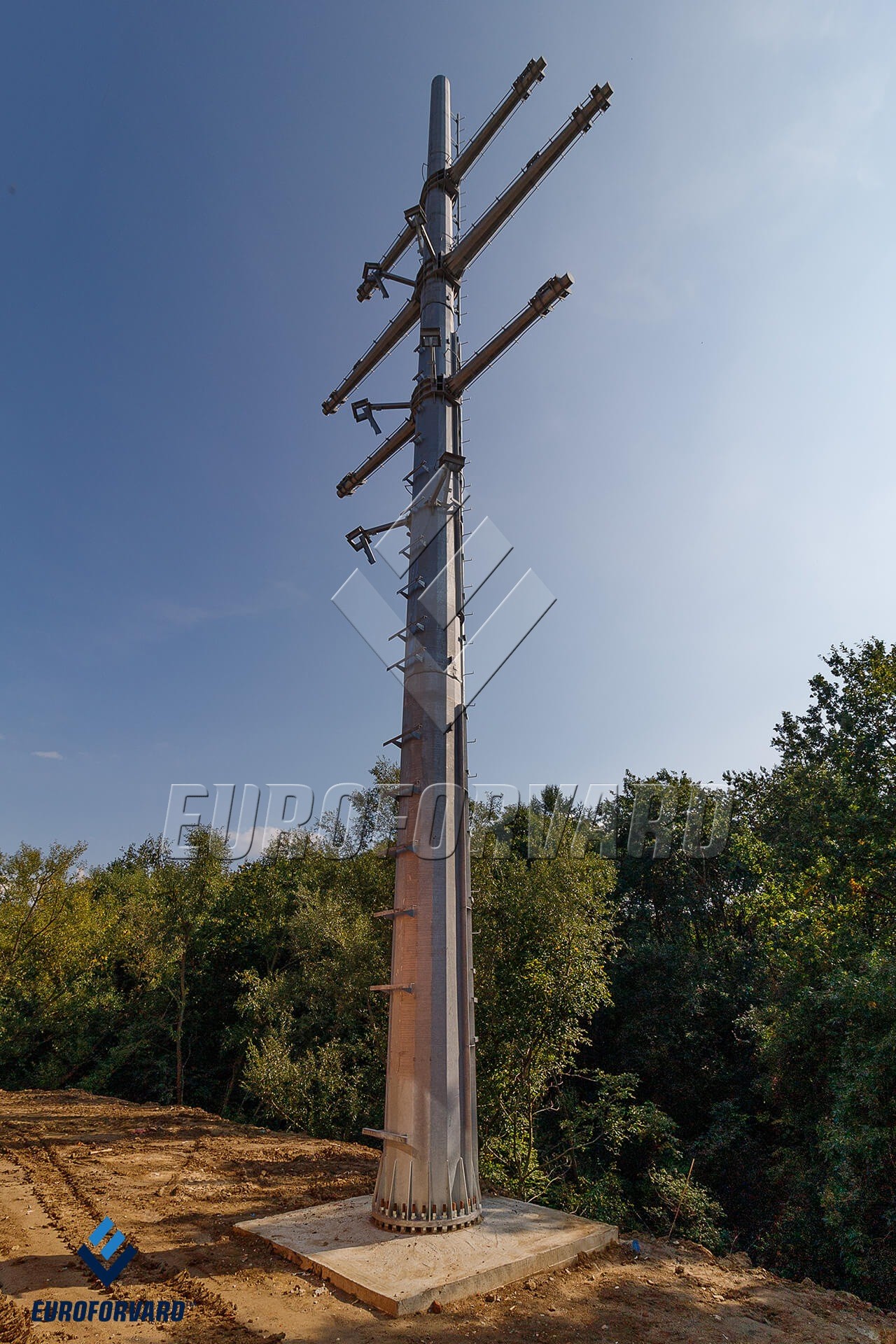

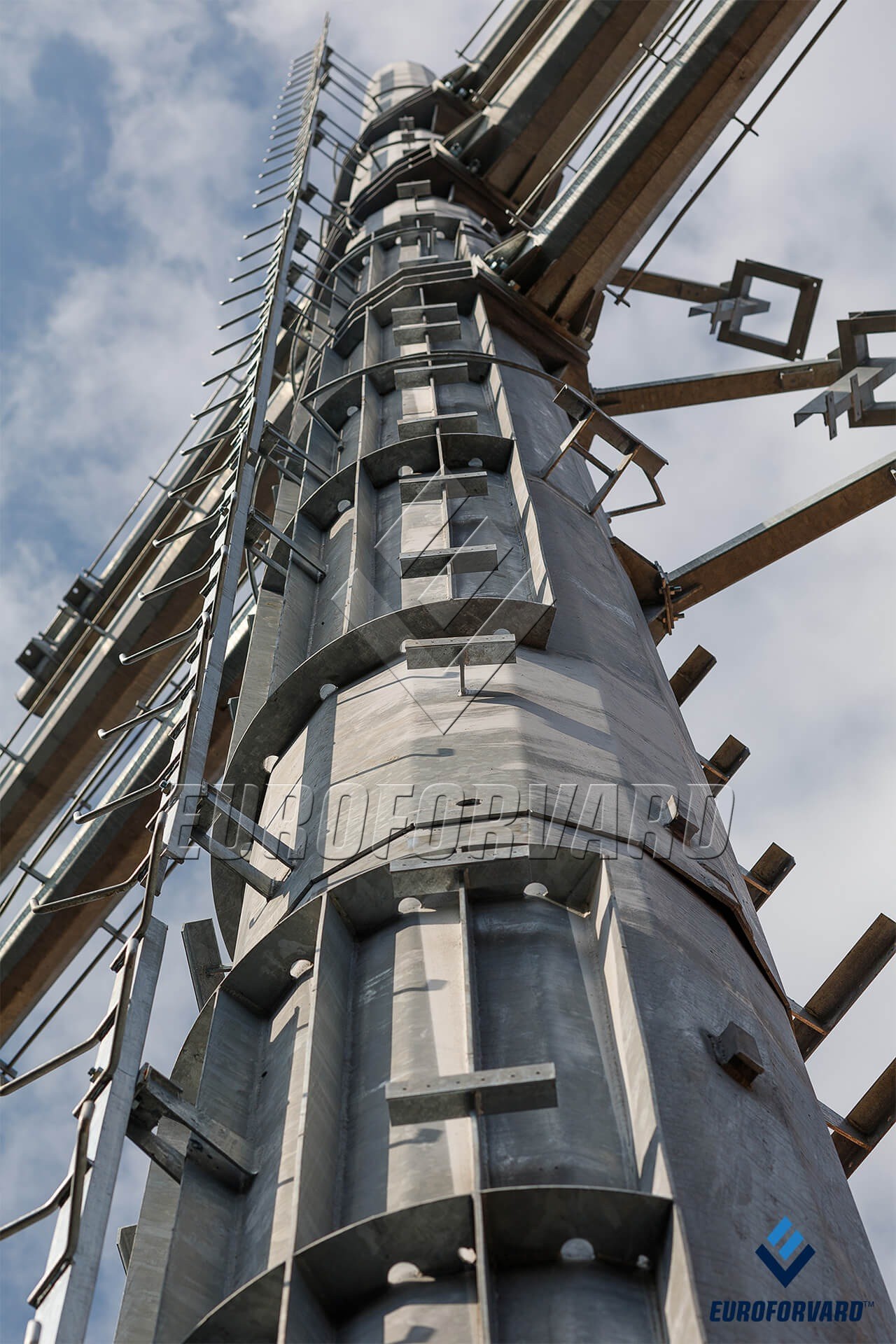

Многогранная опора ЛЭП имеет вид граненного конического ствола с траверсами для крепления проводов воздушных линий. Конструкция ствола состоит из отдельных секций (до 12м каждая), а диаметр ствола опоры определяется в зависимости от предусмотренной на нее нагрузки. Дополнительно каждая опора оснащена лестницей, которая обеспечивает быстрый доступ к ее верхним частям для обслуживания или ремонта.
Многогранные опоры ЛЭП очень легкие и удобные в монтаже:
- Прежде всего, нужно выполнить все фундаментные работы, а непосредственно перед монтажом опоры - убедиться в его прочности. Монтаж многогранных опор ЛЭП включает использование анкерного узла, с помощью которого опора крепится к фундаменту.
- Далее переходим к сборке секций опоры. Секции должны быть полностью собраны со всеми дополнительными элементами (площадки для обслуживания, траверсы, ходовые лестницы и др.).

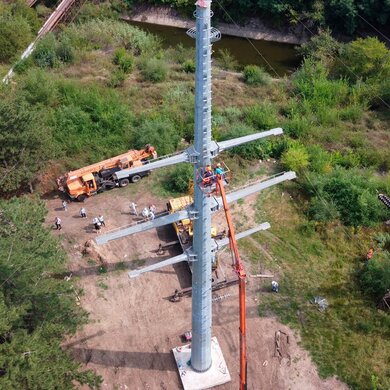

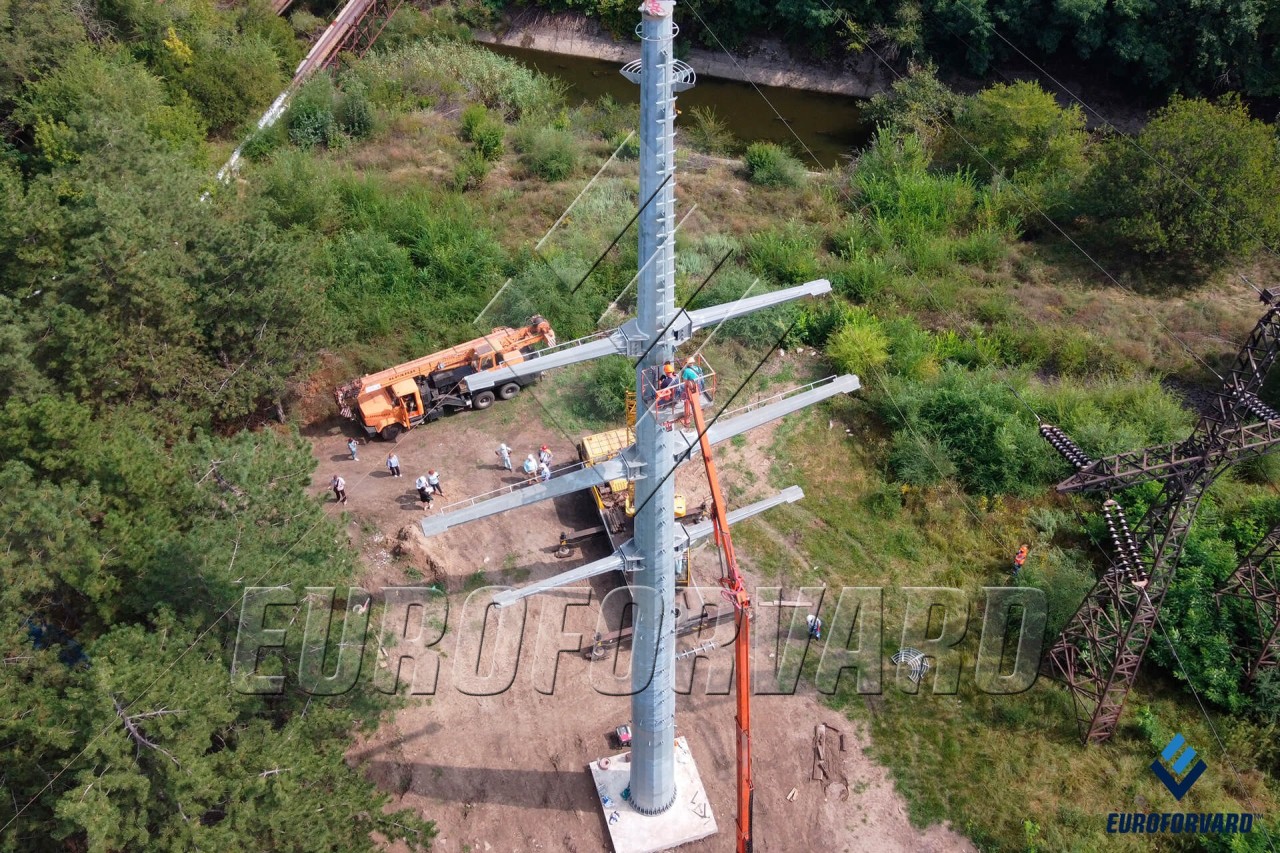

Дальнейший процесс монтажа зависит от выбранного способа. Есть несколько способов:
- Постепенно, начиная с нижней, поднимаются и монтируются секции одна за другой, соединяясь между собой под воздействием стягивающей нагрузки (если они телескопические), или закрепляются с помощью болтов (если секции предусматривают фланцевое соединение). Преимущественно этот способ применяют, когда территория имеет недостаточно открытую площадь для того, чтобы разместить полностью собранную опору.
- Все секции опоры соединяются между собой на земле. После чего полностью собранная опора поднимается и закрепляется с анкерным узлом с помощью фланцевого соединения.
Многогранные опоры ЛЭП известны своей эстетичностью, усиленными прочностными характеристиками и рядом других преимуществ, среди которых:
- ПРОЧНОСТЬ И НАДЕЖНОСТЬ:
Конструкция опор на основе МГС (многогранных гнутых стоек) характеризуется наличием ребер жесткости. Устойчивы к скручиванию по сравнению с решетчатыми опорами. Отсутствует "эффект домино", характерный для ЛЭП на железобетонных стойках, который имеет катастрофические последствия. Благодаря своей конструктивной эластичности многогранные опоры более устойчивы к ветровым нагрузкам. Также, именно многогранные ЛЭП считаются наиболее вандалоустойчивыми. - МИНИМАЛЬНЫЙ ЗЕМЛЕОТВОД:
Существенным преимуществом многогранных опор ЛЭП является то, что для установки им требуется малая площадь, в отличие от решетчатых опор. Они просто незаменимы в стесненных для монтажа условиях. - ЛЕГКОСТЬ ТРАНСПОРТИРОВКИ:
Стоимость транспортировки таких опор низкая, поскольку осуществляется путем размещения секций опоры друг в друге, благодаря ее телескопической конструкции. Это значительно упрощает процесс перевозки и выгрузки составляющих опоры. - СКОРОСТЬ МОНТАЖА:
Монтаж многогранных опор не займет много времени и трудозатрат, благодаря небольшому количеству сборочных единиц. В отличие от решетчатых опор, при сборке которых задействовано ну очень много элементов. - ДОЛГОВЕЧНОСТЬ И УСТОЙЧИВОСТЬ К КОРРОЗИИ:
Для увеличения срока эксплуатации, защиты от коррозии и воздействия погодных факторов (гололеда и т.п.) опоры подвергаются антикоррозийной обработке методом горячего цинкования. Срок службы оцинкованных опор 50-70 лет.
Для каждого конкретного проекта, учитывая его потребности и особенности, важно индивидуально подойти к выбору опоры ЛЭП. Наши инженеры тщательно рассчитывают нагрузки и учитывают все требования для выбора оптимальной конструкции. Обязательно уделяют внимание количеству секций, траверс, граней и других параметров, чтобы гарантировать безопасность и надежность конструкции.
Если у вас остались вопросы или вы уже готовы к обсуждению вашего проекта, - свяжитесь с нами удобным для вас способом.
