Маса опори: m=45кг / Товщина стінки: t= 3мм / Розміри опори: H=5м, d=60мм, D=156мм / Розміри фланця: A=250мм, B=190мм, Dотв=23мм, nотв=4шт. / Розміри лючка: w=500мм, v=90мм
Опори ОКБП є функціонально еквівалентним аналогом опор з маркуванням OSH, OSL, SX, AS, ASO, STC, STL, PO, SPO, ОГК, ООВ, ОВО, ПО, ПМО, УМО.
| Маса опори | m= 45 кг |
| Товщина стінки | t= 3 мм |
Розміри опори:
| Висота опори | H= 5 м |
| Верхній діаметр опори | d= 60 мм |
| Нижній діаметр опори | D= 156 мм |
Розміри фланця:
| Габаритний розмір фланця | А= 250 мм |
| Міжосьова відстань отворів під кріплення | В= 190 мм |
| Діаметр отворів під кріплення | Dотв= 23 мм |
| Кількість отворів під кріплення | nотв= 4 шт. |
Розміри лючка:
| Висота лючка | w= 500 мм |
| Ширина лючка | v= 90 мм |

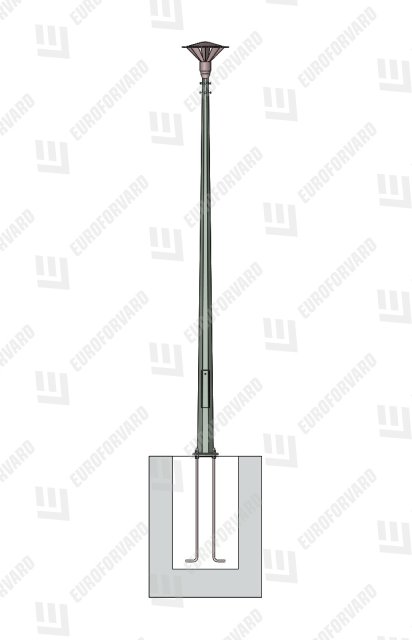

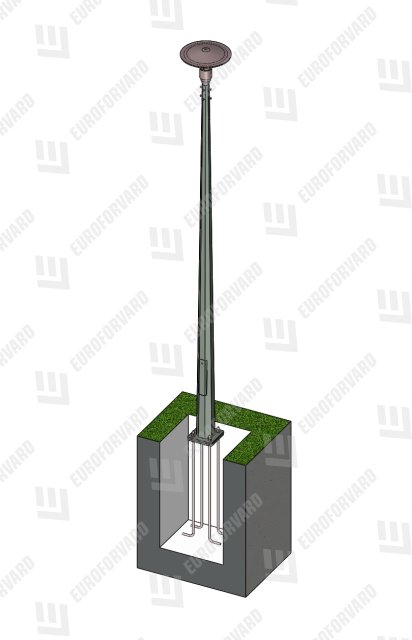

Дані для проектування фундаменту:
| Тип фундаментної основи | Закладний - АВ ОКБ 4хМ20х800 |
