ВКБ-18 (18м) - вежа конічна багатогранна прожекторного освітлення

Маса вежі: m=558кг

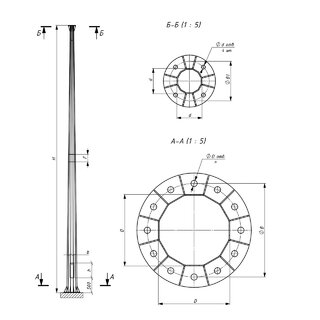

Розміри вежі: H=18м, F=500мм, d=120мм, D=420мм

Розміри нижнього фланця: B=520мм, Dотв=33мм, nотв=12шт.

Розміри верхнього фланця: B1=190мм, dотв=19мм

Розміри лючка: h=500мм, b=160мм

Маса вежі

m= 558 кг

Розміри вежі:

Висота вежі	H= 18 м
Довжина телескопічного стику	F= 500 мм
Верхній діаметр вежі	d= 120 мм
Нижній діаметр вежі	D= 420 мм

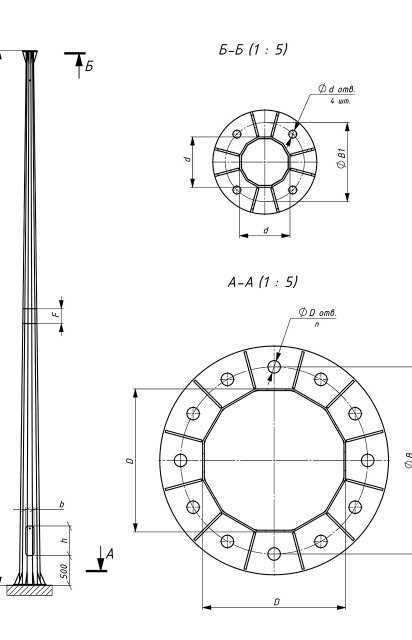

Розміри нижнього фланця:

Міжосьова відстань отворів під кріплення	В= 520 мм
Діаметр отворів під кріплення	D_отв= 33 мм
Кількість отворів під кріплення	n_отв= 12 шт.

Розміри верхнього фланця:

Міжосьова відстань отворів під кріплення	В₁= 190 мм
Діаметр отворів під кріплення	d_отв= 19 мм

Розміри лючка:

Висота лючка	h= 500 мм
Ширина лючка	b= 160 мм

Підбір закладних деталей:

Тип фундаментної основи
