ВКБ-14 (14м) - вежа конічна багатогранна прожекторного освітлення

Маса вежі: m=379кг

Розміри вежі: H=14м, F=500мм, d=120мм, D=340мм

Розміри нижнього фланця: B=440мм, Dотв=30мм, nотв=12шт.

Розміри верхнього фланця: B1=190мм, dотв=19мм

Розміри лючка: h=500мм, b=140мм

Маса вежі

m= 379 кг

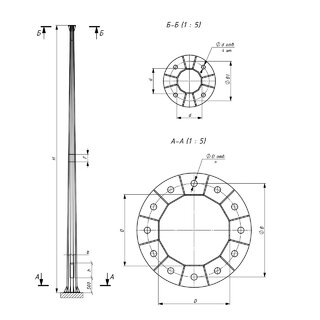

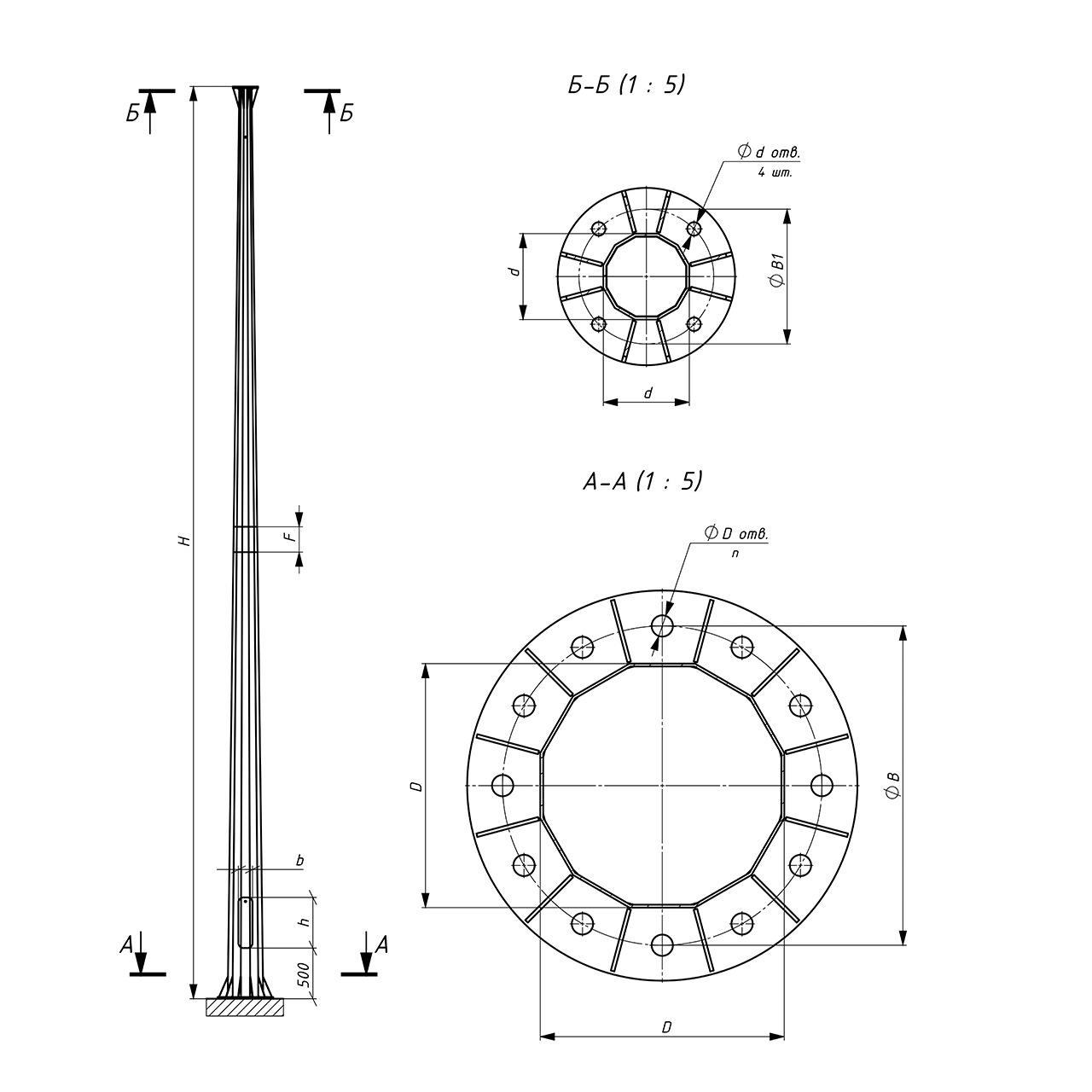

Розміри вежі:

Висота вежі	H= 14 м
Довжина телескопічного стику	F= 500 мм
Верхній діаметр вежі	d= 120 мм
Нижній діаметр вежі	D= 340 мм

Розміри нижнього фланця:

Міжосьова відстань отворів під кріплення	В= 440 мм
Діаметр отворів під кріплення	D_отв= 30 мм
Кількість отворів під кріплення	n_отв= 12 шт.

Розміри верхнього фланця:

Міжосьова відстань отворів під кріплення	В₁= 190 мм
Діаметр отворів під кріплення	d_отв= 19 мм

Розміри лючка:

Висота лючка	h= 500 мм
Ширина лючка	b= 140 мм

Підбір закладних деталей:

Тип фундаментної основи

Замовити прорахунок
