ОБКС 10/0,25 (10м) - опора багатогранна конічна силова (фланцева)

Підкатегорія: Силові опори

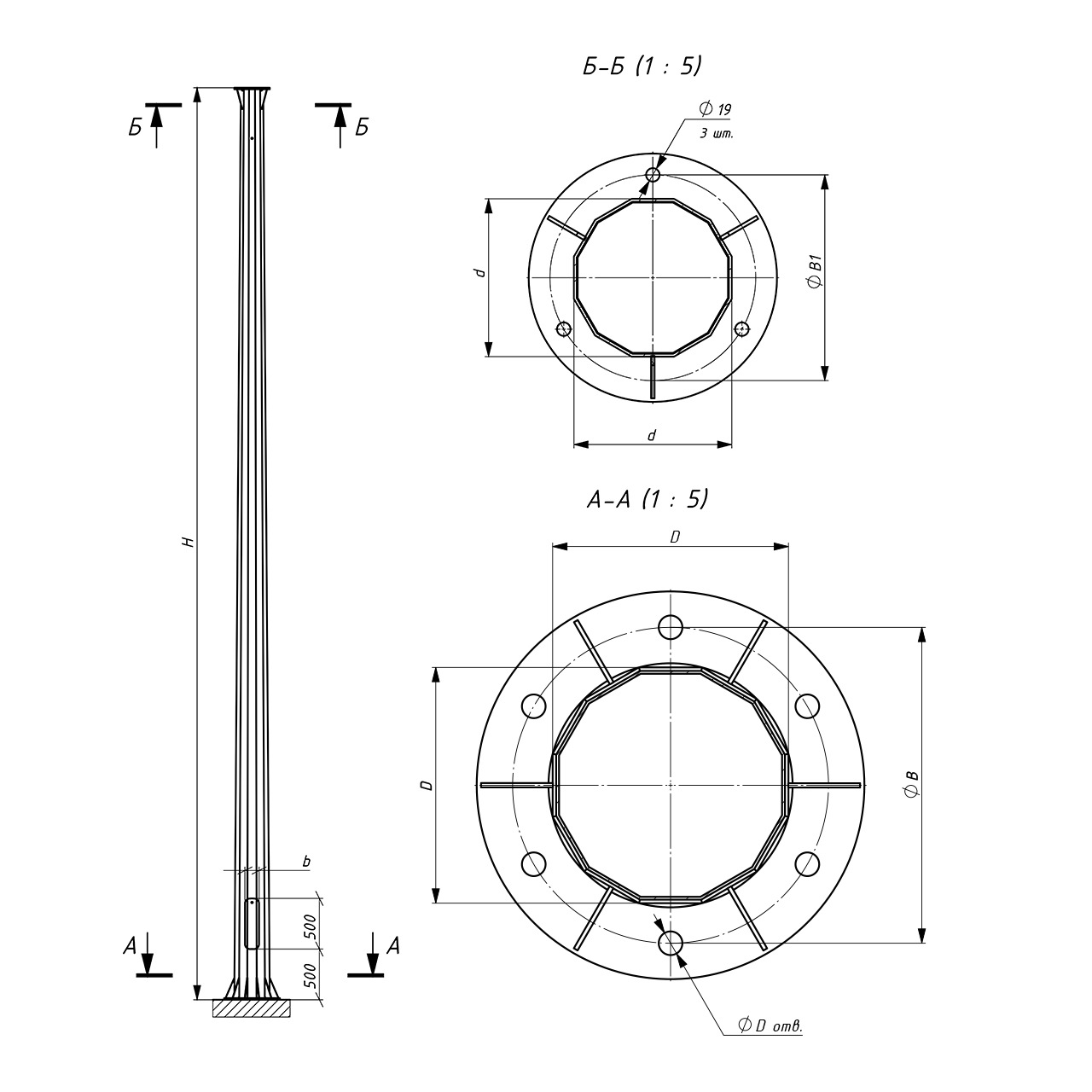

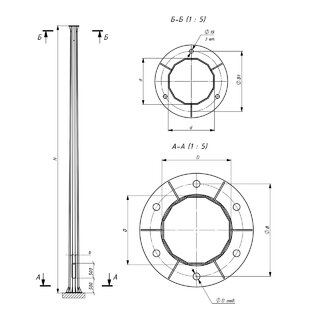

Маса опори: m=216кг / Розрахункове навантаження: P=0,25т / Розміри опори: H=10м, d=120мм, D=220мм / Розміри фланця: B=310мм, B1=190мм, Dотв=33мм, nотв=6шт. / Розміри лючка: h=500мм, b=120мм


Маса опори m= 216 кг
Розрахункове навантаження P= 0,25 т

Розміри опори:

Висота опори H= 10 м
Верхній діаметр опори d= 120 мм
Нижній діаметр опори D= 220 мм

Розміри фланця:

Міжосьова відстань отворів під кріплення нижнього фланця В= 310 мм
Міжосьова відстань отворів під кріплення верхнього фланця В1= 190 мм
Діаметр отворів під кріплення Dотв= 33 мм
Кількість отворів під кріплення nотв= 6 шт.

Розміри лючка:

Висота лючка h= 500 мм
Ширина лючка b= 120 мм

Підбір закладних деталей:

Тип фундаментної основи Закладний - АВ ОБКС 6хМ30х1050
