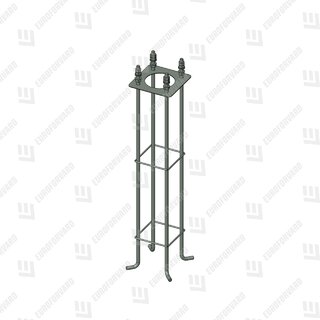

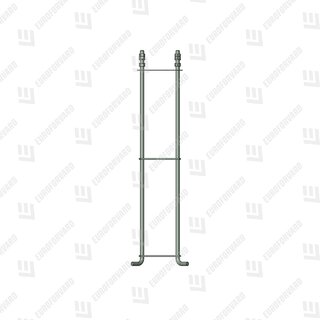

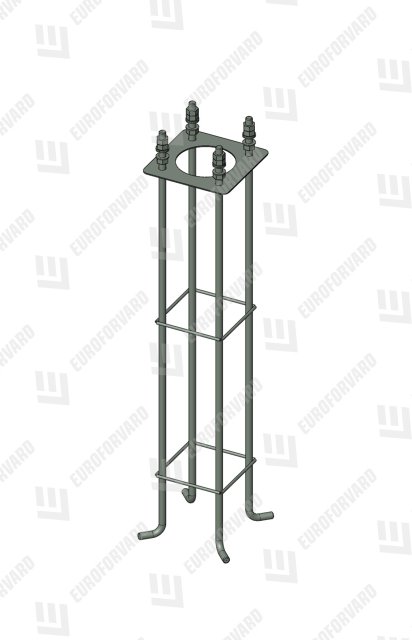

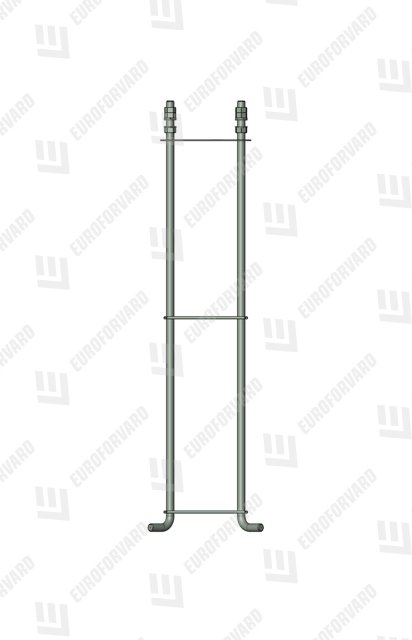

АВ ОКБ 4хМ24х1200 - анкерний вузол під опори конічні багатогранні

Підкатегорія: Анкерні вузли



Маса: m=21кг / Розміри: A=300мм, В=220мм, C=210мм, H=1200мм, Dσ=24мм, nσ=4шт.


Маса m= 21 кг

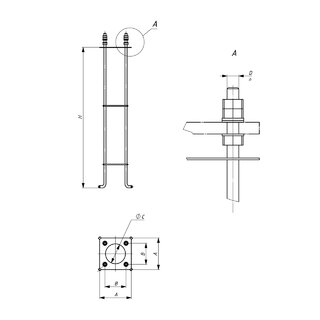

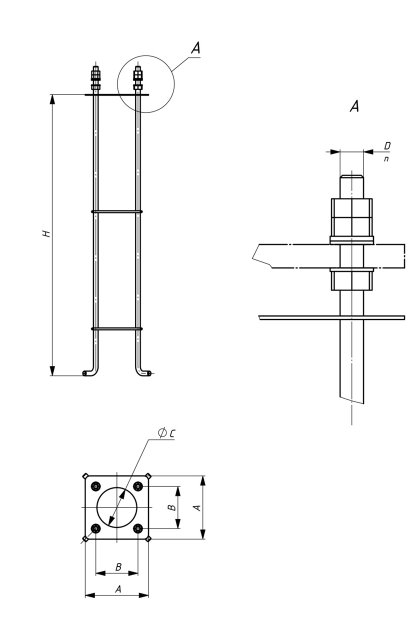

Розміри:

Габаритний розмір анкера A= 300 мм
Міжосьова відстань отворів під кріплення В= 220 мм
Діаметр окружності розташування центрів анкерів C= 210 мм
Висота закладного анкера H= 1200 мм
Діаметр анкерів Dσ= 24 мм
Кількість анкерів nσ= 4 шт.
