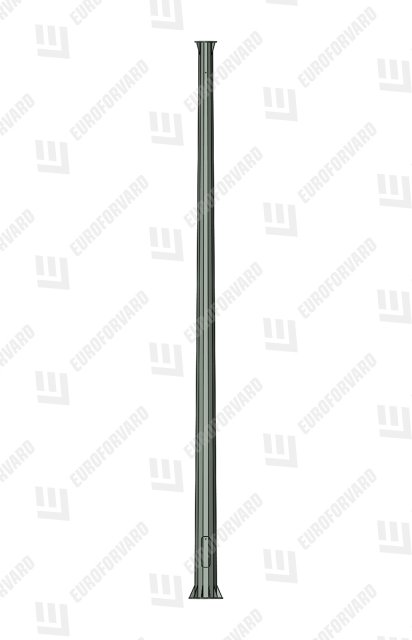

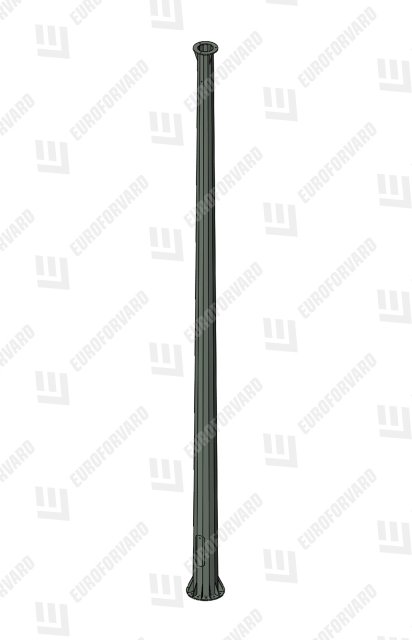

ОБКМ 10/1,0 (10м) - опора многогранная коническая контактной сети городского транспорта (фланцевая)

Подкатегория: Опоры контактной сети

Масса опоры: m=557кг / Расчетная нагрузка: P=1,0т / Размеры опоры: H=10м, d=220мм, D=400мм / Размеры фланца: B=500мм, B₁=290мм, D_отв=33мм, n_отв=12шт. / Размеры лючка: h=500мм, b=140мм

Характеристики
Комплектующие

Масса опоры	m= 557 кг
Расчетная нагрузка	P= 1,0 т

Размеры опоры:

Высота опоры	H= 10 м
Верхний диаметр опоры	d= 220 мм
Нижний диаметр опоры	D= 400 мм

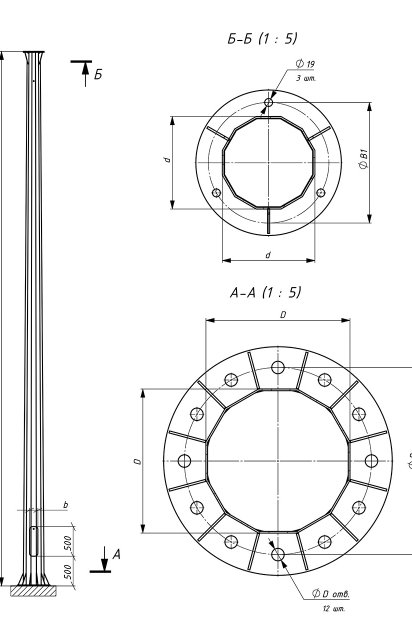

Размеры фланца:

Межосевое расстояние отверстий под крепление нижнего фланца	В= 500 мм
Межосевое расстояние отверстий под крепление верхнего фланца	В₁= 290 мм
Диаметр отверстий под крепление	D_отв= 33 мм
Количество отверстий под крепление	n_отв= 12 шт.

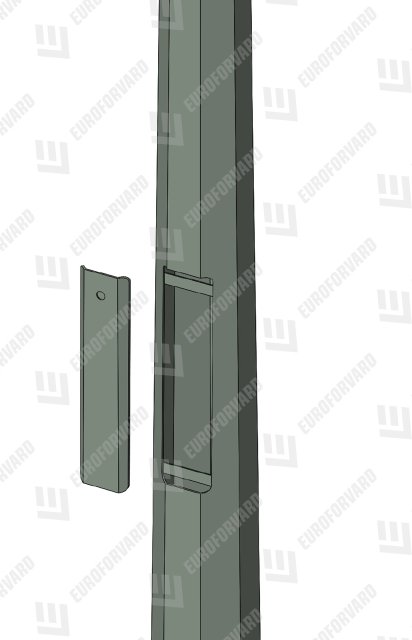

Размеры лючка:

Высота лючка	h= 500 мм
Ширина лючка	b= 140 мм

Подбор закладных деталей:

Тип фундаментного основания

Закладной - АВ ОБКМ 12хМ30х1050

АВ ОБКМ 12хМ30х1050 - анкерная закладная под опоры ОБКМ

Подробнее

Масса: m=123кг / Размеры: В=500мм, H=1050мм, D_σ=30мм, n_{σ ...}

КР 1/1.0/1.5 - кронштейн однорядный однорожковый радиусного исполнения

Подробнее

Масса: m=10кг / Размеры: H=1000мм, В=1500мм, d=48мм ...

КК 1/1.0/1.5 - кронштейн однорядный однорожковый углового исполнения

Подробнее

Масса: m=10кг / Размеры: H=1000мм, В=1500мм, d=48мм ...

КР 1/1.5/2.0 - кронштейн однорядный однорожковый радиусного исполнения

Подробнее

Масса: m=16кг / Размеры: H=1500мм, В=2000мм, d=48мм ...

КК 1/1.5/2.0 - кронштейн однорядный однорожковый углового исполнения

Подробнее

Масса: m=16кг / Размеры: H=1500мм, В=2000мм, d=48мм ...

КР 1/1.0-1.5/0.5-1.0 - кронштейн двухрядный радиусного исполнения (1пара рожков)

Подробнее

Масса: m=20кг / Размеры: H=1000мм, В=1500мм, h=500мм, b=1000мм, d=60мм ...

КР 1/1.0-2.0/0.6-1.5 - кронштейн двухрядный радиусного исполнения (1пара рожков)

Подробнее

Масса: m=24кг / Размеры: H=1000мм, В=2000мм, h=600мм, b=1500мм, d=60мм ...

КР 2/1.0-1.5/0.5-1.0 - кронштейн двухрядный радиусного исполнения (2пары рожков)

Подробнее

Масса: m=35кг / Размеры: H=1000мм, В=1500мм, h=500мм, b=1000мм, d=60мм ...

КР 2/1.0-2.0/0.6-1.5 - кронштейн двухрядный радиусного исполнения (2пары рожков)

Подробнее

Масса: m=44кг / Размеры: H=1000мм, В=2000мм, h=600мм, b=1500мм, d=60мм ...
