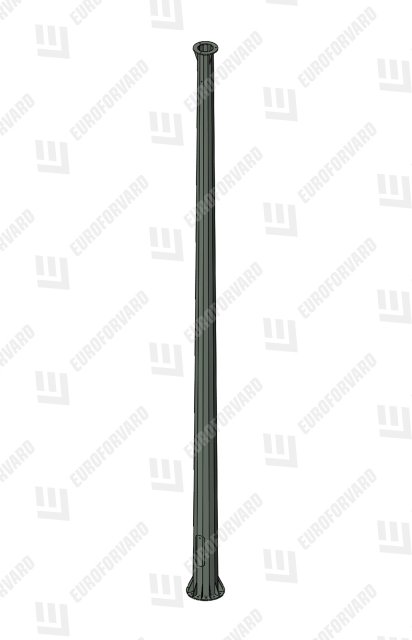

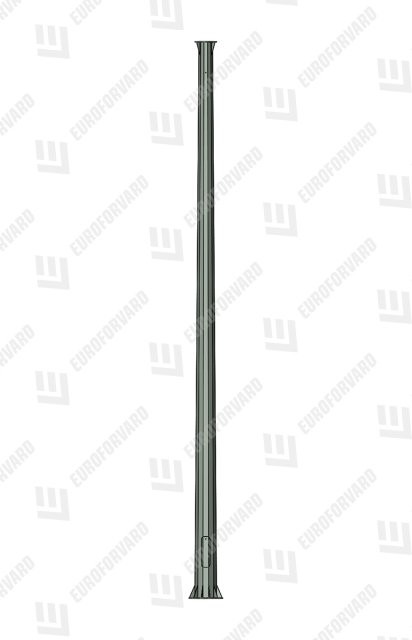

ОБКМ 9/2,0 (9м) - опора многогранная коническая контактной сети городского транспорта (фланцевая)

Подкатегория: Опоры контактной сети



Маса опори: m=612кг / Розрахункове навантаження: P=2,0т / Розміри опори: H=9м, d=280мм, D=450мм / Розміри фланця: B=560мм, B1=350мм, Dотв=39мм, nотв=12шт. / Розміри лючка: h=500мм, b=140мм


Маса опори m= 612 кг
Розрахункове навантаження P= 2,0 т

Розміри опори:

Висота опори H= 9 м
Верхній діаметр опори d= 280 мм
Нижній діаметр опори D= 450 мм

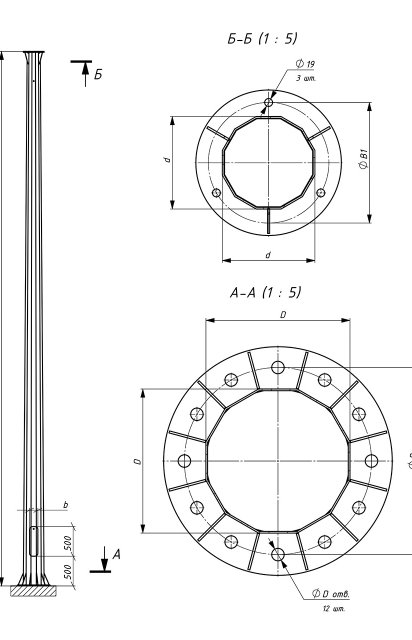

Розміри фланця:

Міжосьова відстань отворів під кріплення нижнього фланця В= 560 мм
Міжосьова відстань отворів під кріплення верхнього фланця В1= 350 мм
Діаметр отворів під кріплення Dотв= 39 мм
Кількість отворів під кріплення nотв= 12 шт.

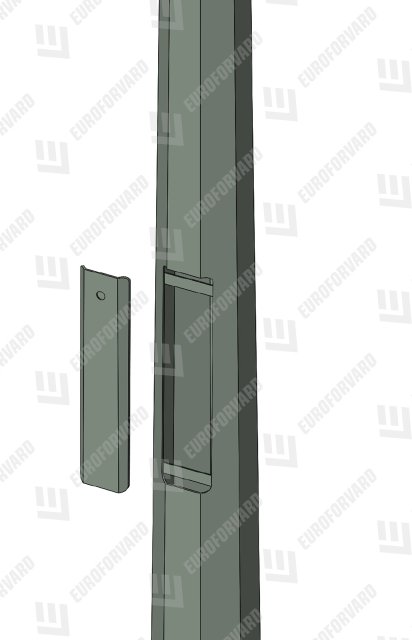

Розміри лючка:

Висота лючка h= 500 мм
Ширина лючка b= 140 мм

Підбір закладних деталей:

Тип фундаментної основи Закладний - АВ ОБКМ 12хМ36х1300/1
