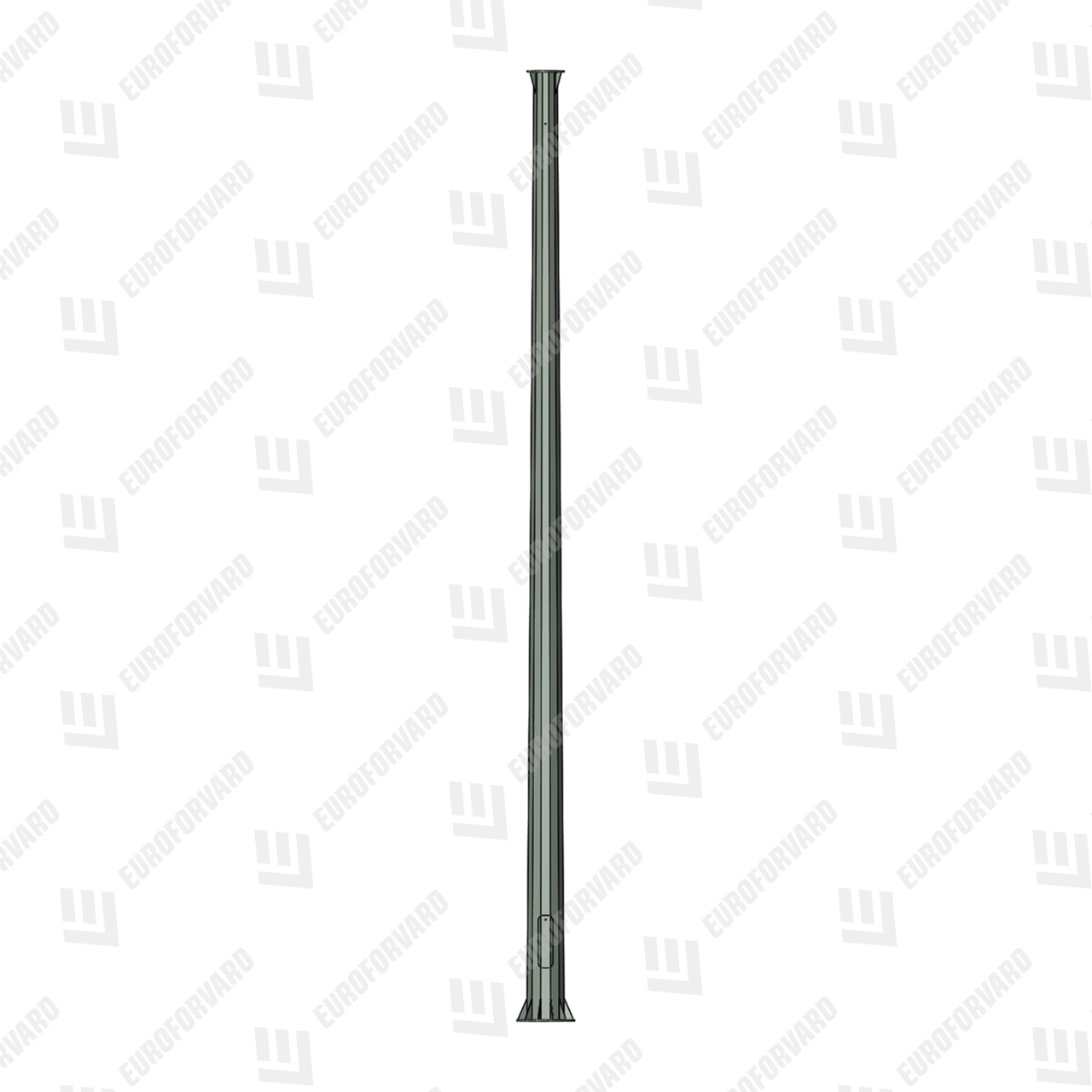

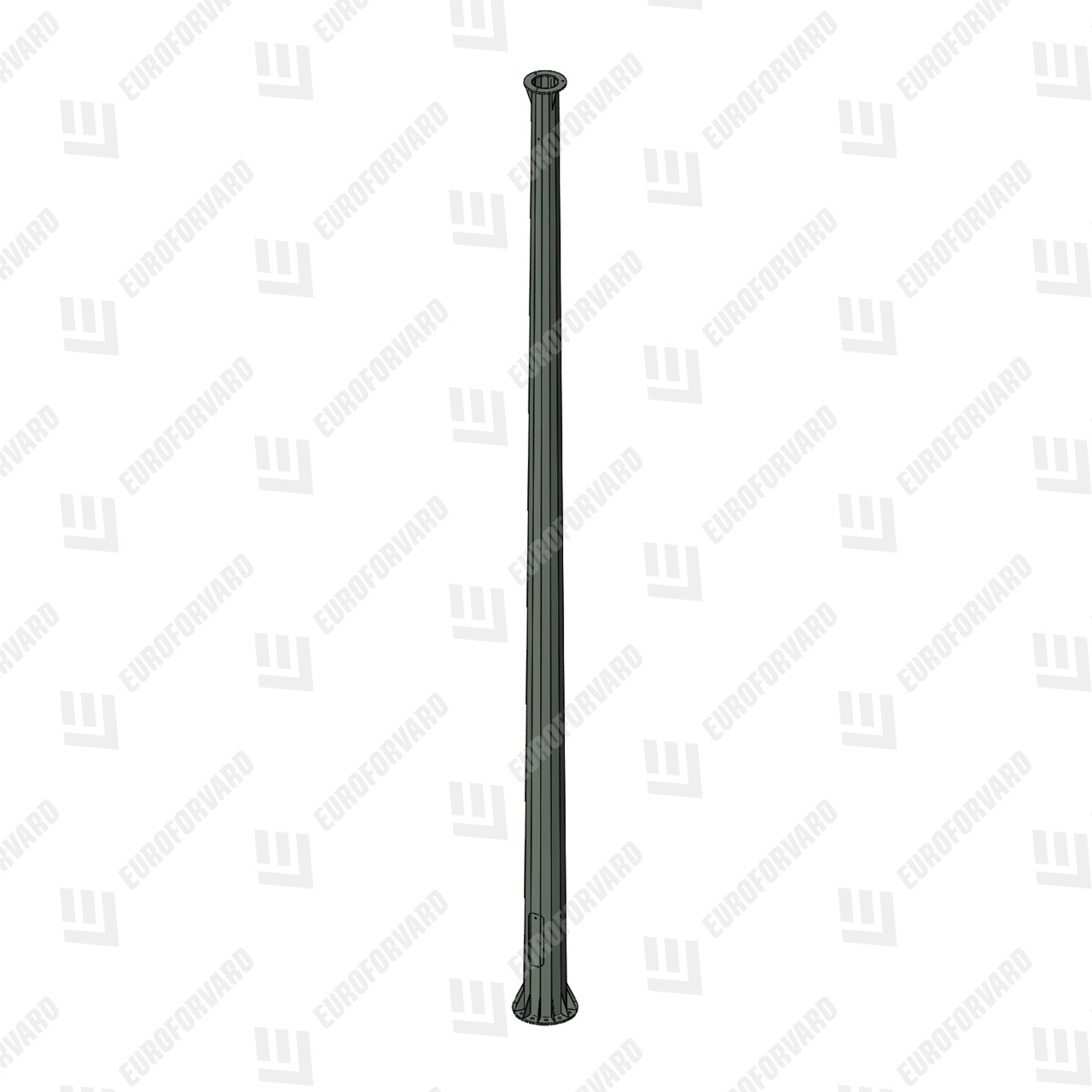

ОБКМ 12/2,5 (12м) - опора многогранная коническая контактной сети городского транспорта (фланцевая)

Подкатегория: Опоры контактной сети

Масса опоры: m=956кг / Расчетная нагрузка: P=2,5т / Размеры опоры: H=12м, d=280мм, D=620мм / Размеры фланца: B=730мм, B₁=350мм, D_отв=39мм, n_отв=12шт. / Размеры лючка: h=500мм, b=180мм

Характеристики
Комплектующие

Масса опоры	m= 956 кг
Расчетная нагрузка	P= 2,5 т

Размеры опоры:

Высота опоры	H= 12 м
Верхний диаметр опоры	d= 280 мм
Нижний диаметр опоры	D= 620 мм

Размеры фланца:

Межосевое расстояние отверстий под крепление нижнего фланца	В= 730 мм
Межосевое расстояние отверстий под крепление верхнего фланца	В₁= 350 мм
Диаметр отверстий под крепление	D_отв= 39 мм
Количество отверстий под крепление	n_отв= 12 шт.

Размеры лючка:

Высота лючка	h= 500 мм
Ширина лючка	b= 180 мм

Подбор закладных деталей:

Тип фундаментного основания

Закладной - АВ ОБКМ 12хМ36х1300/4
