Масса опоры: m=58кг / Толщина стенки: t= 3мм / Размеры опоры: H=6м, d=60мм, D=156мм / Размеры фланца: A=250мм, B=220мм, Dотв=27мм, nотв=4шт. / Размеры лючка: w=500мм, v=90мм
Опоры ОКБП являются функционально эквивалентным аналогом опор с маркировками OSH, OSL, SX, AS, ASO, STC, STL, PO, SPO, ОГК, ООВ, ОВО, ПО, ПМО, УМО.
Масса опоры | m= 58 кг |
Толщина стенки | t= 3 мм |
Размеры опоры:
Высота опоры | H= 6 м |
Верхний диаметр опоры | d= 60 мм |
Нижний диаметр опоры | D= 156 мм |
Размеры фланца:
Габаритный размер фланца | А= 250 мм |
Межосевое расстояние отверстий под крепление | В= 220 мм |
Диаметр отверстий под крепление | Dотв= 27 мм |
Количество отверстий под крепление | nотв= 4 шт. |
Размеры лючка:
Высота лючка | w= 500 мм |
Ширина лючка | v= 90 мм |

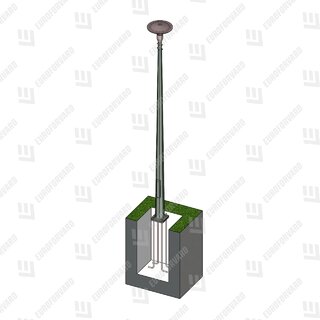

Данные для проектирования фундамента:
Тип фундаментного основания | Закладной - АВ ОКБ 4хМ24х1000 |
Масса: m=3кг / Размеры: H=200мм, В=300мм, d=48мм ...
Масса: m=4кг / Размеры: H=300мм, В=500мм, d=48мм ...
Масса: m=5кг / Размеры: H=500мм, В=500мм, d=48мм ...
Масса: m=18кг / Размеры: A=300мм, В=220мм, C=210мм, H=1000мм, Dσ
Масса: m=6кг / Размеры: H=500мм, В=1000мм, d=48мм ...
Масса: m=6кг / Размеры: H=500мм, В=1000мм, d=48мм ...
Масса: m=5кг / Размеры: H=200мм, В=300мм, d=48мм ...
Масса: m=6кг / Размеры: H=300мм, В=500мм, d=48мм ...
Масса: m=7кг / Размеры: H=500мм, В=500мм, d=48мм ...
Масса: m=10кг / Размеры: H=500мм, В=1000мм, d=48мм ...
Масса: m=10кг / Размеры: H=500мм, В=1000мм, d=48мм ...
