ОКБВ-12/4 (12м) - опора коническая многогранная уличного освещения
Подкатегория: Уличные и парковые опоры
Масса опоры: m=162кг
Толщина стенки: t= 4мм
Размеры опоры: H=12м, d=60мм, D=191мм
Размеры фланца: A=300мм, B=220мм, Dотв=27мм, nотв=4шт.
Размеры лючка: w=500мм, v=105мм
Опоры ОКБВ являются функционально эквивалентным аналогом опор с маркировками OSH, OSL, SX, AS, ASO, STC, STL, PO, SPO, ОГК, ООВ, ОВО, ПО, ПМО, УМО.
| Масса опоры | m= 162 кг |
| Толщина стенки | t= 4 мм |

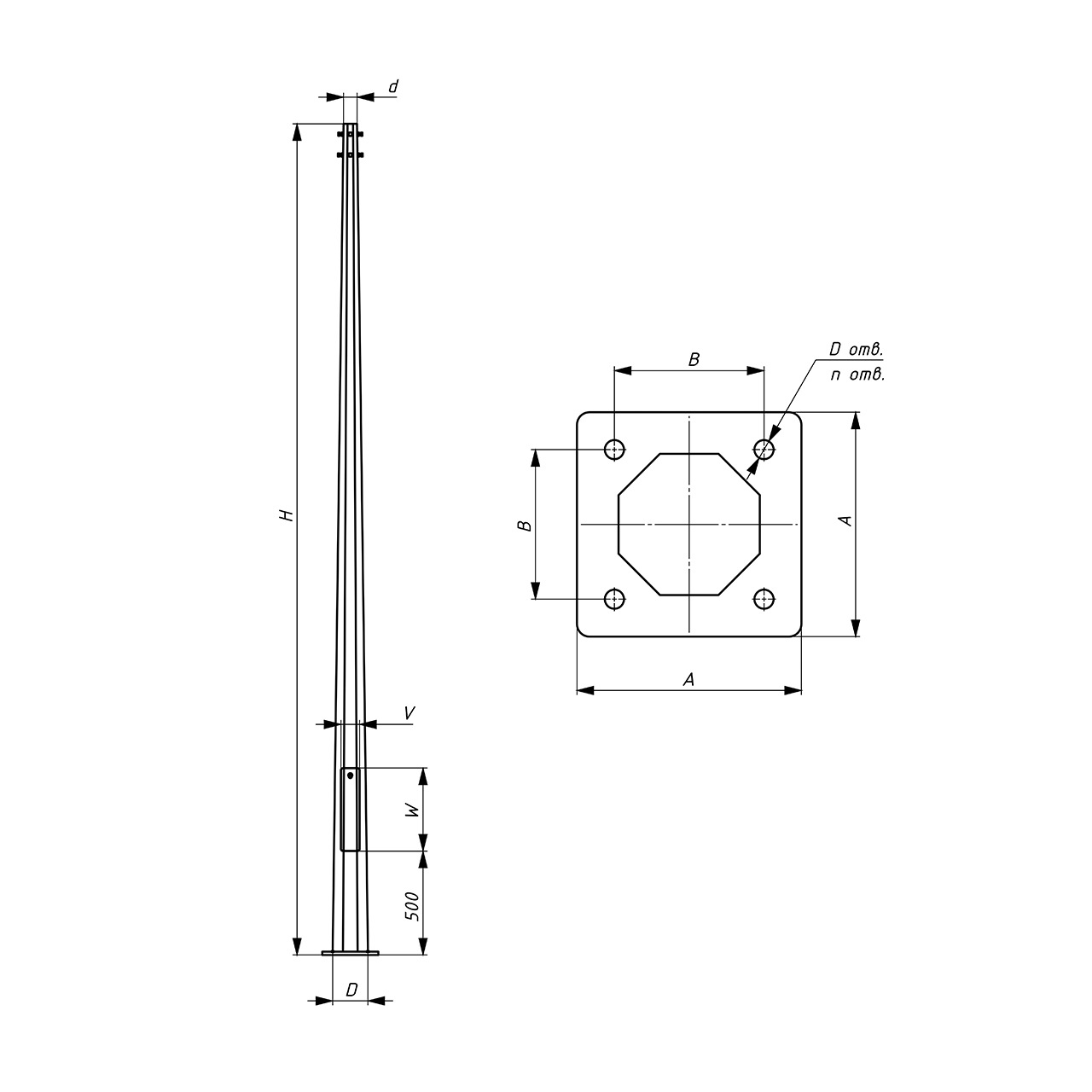

Размеры опоры:
| Высота опоры | H= 12 м |
| Верхний диаметр опоры | d= 60 мм |
| Нижний диаметр опоры | D= 191 мм |
Размеры фланца:
| Габаритный размер фланца | А= 300 мм |
| Межосевое расстояние отверстий под крепление | В= 220 мм |
| Диаметр отверстий под крепление | Dотв= 27 мм |
| Количество отверстий под крепление | nотв= 4 шт. |
Размеры лючка:
| Высота лючка | w= 500 мм |
| Ширина лючка | v= 105 мм |
Данные для проектирования фундамента:
| Тип фундаментного основания | Закладной - АВ ОКБ 4хМ24х1500/1 |
