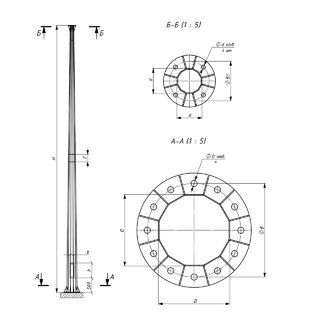

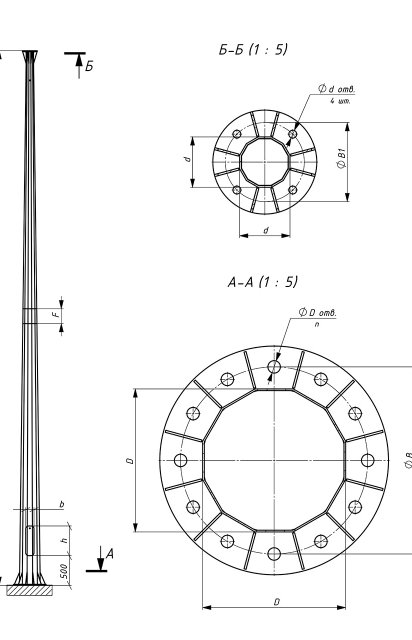

Масса мачты: m=669кг / Размеры мачты: H=20м, F=500мм, d=120мм, D=470мм / Размеры нижнего фланца: B=570мм, Dотв=33мм, nотв=12шт. / Размеры верхнего фланца: B1=190мм, dотв=19мм / Размеры лючка: h=500мм, b=160мм
| Масса мачты | m= 669 кг |
Размеры мачты:
| Высота мачты | H= 20 м |
| Длина телескопического стыка | F= 500 мм |
| Верхний диаметр мачты | d= 120 мм |
| Нижний диаметр мачты | D= 470 мм |
Размеры нижнего фланца:
| Межосевое расстояние отверстий под крепления | В= 570 мм |
| Диаметр отверстий под крепления | Dотв= 33 мм |
| Количество отверстий под крепления | nотв= 12 шт. |
Размеры верхнего фланца:
| Межосевое расстояние отверстий под крепления | В1= 190 мм |
| Диаметр отверстий под крепления | dотв= 19 мм |
Размеры лючка:
| Высота лючка | h= 500 мм |
| Ширина лючка | b= 160 мм |
Подбор закладных деталей:
| Тип фундаментного основания | Закладной - АВ ВКБ 12хМ30х1050/2 |
