ОБКС 8/0,25 (8м) - опора многогранная коническая силовая (фланцевая)

Подкатегория: Силовые опоры

Масса опоры: m=179кг / Расчетная нагрузка: P=0,25т / Размеры опоры: H=8м, d=120мм, D=220мм / Размеры фланца: B=310мм, B₁=190мм, D_отв=33мм, n_отв=6шт. / Размеры лючка: h=500мм, b=120мм

Характеристики
Комплектующие

Масса опоры	m= 179 кг
Расчетная нагрузка	P= 0,25 т

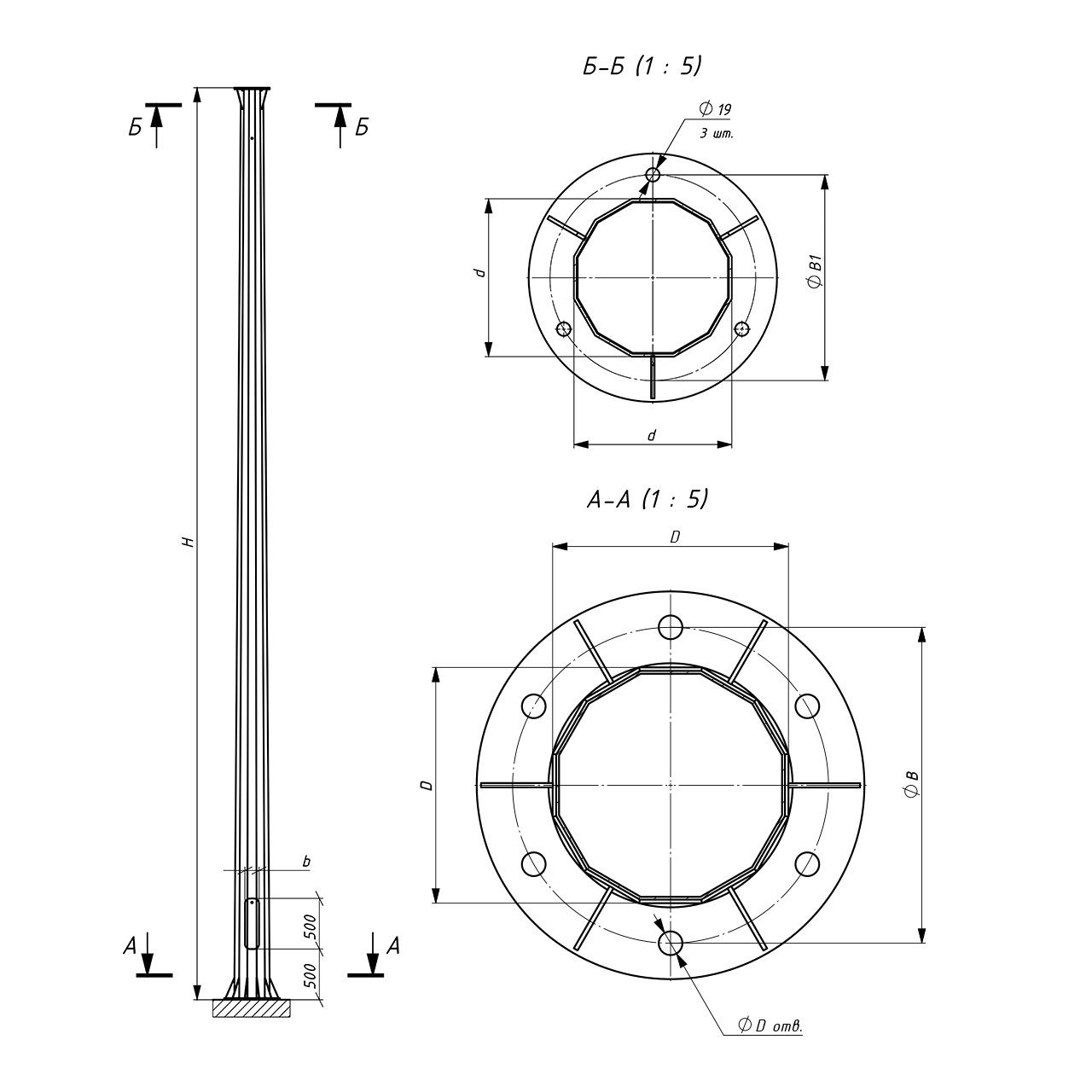

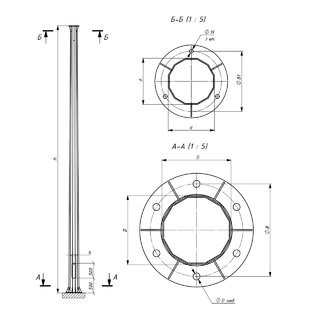

Размеры опоры:

Высота опоры	H= 8 м
Верхний диаметр опоры	d= 120 мм
Нижний диаметр опоры	D= 220 мм

Размеры фланца:

Межосевое расстояние отверстий под крепление нижнего фланца	В= 310 мм
Межосевое расстояние отверстий под крепление верхнего фланца	В₁= 190 мм
Диаметр отверстий под крепление	D_отв= 33 мм
Количество отверстий под крепление	n_отв= 6 шт.

Размеры лючка:

Высота лючка	h= 500 мм
Ширина лючка	b= 120 мм

Подбор закладных деталей:

Тип фундаментного основания

Закладной - АВ ОБКС 6хМ30х1050
