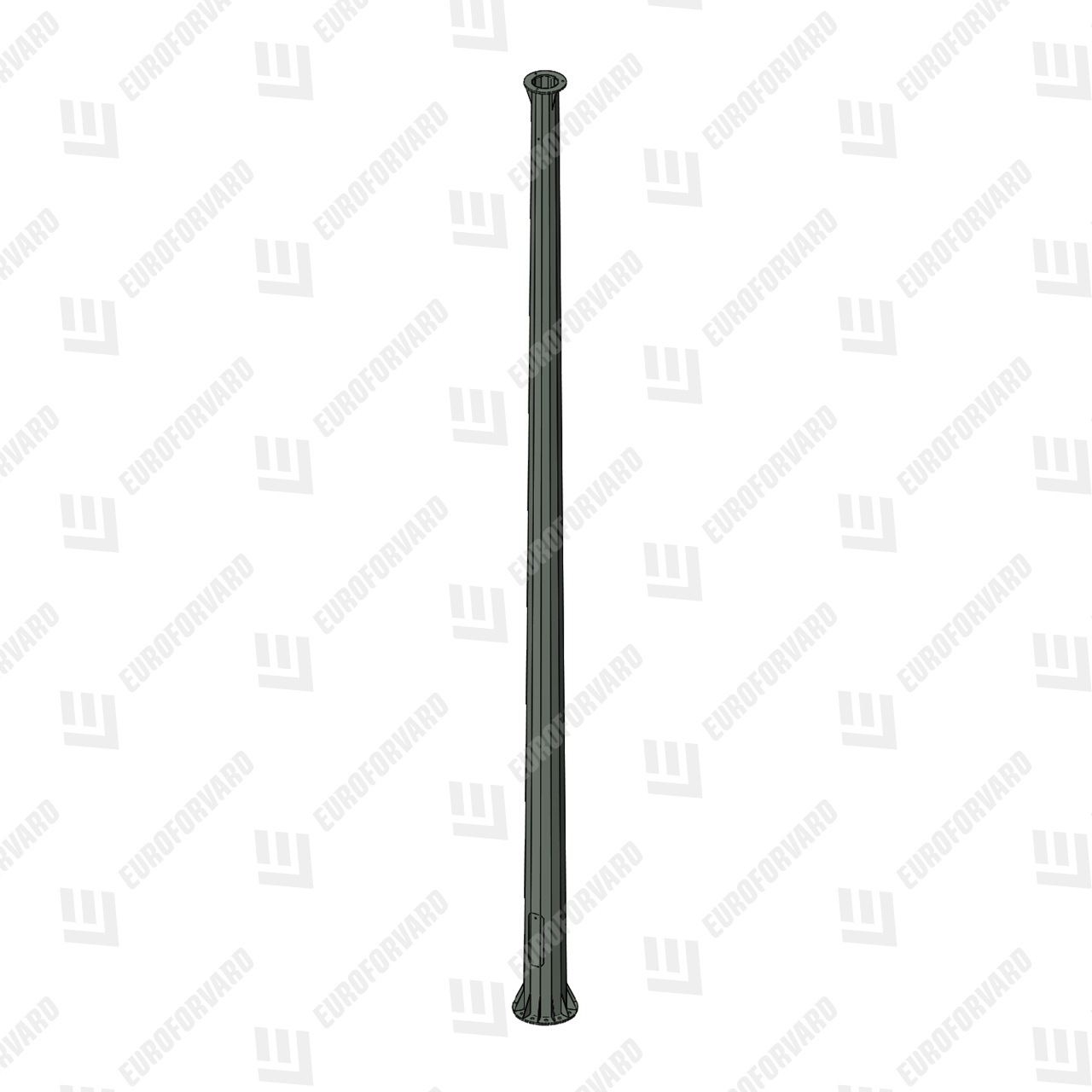

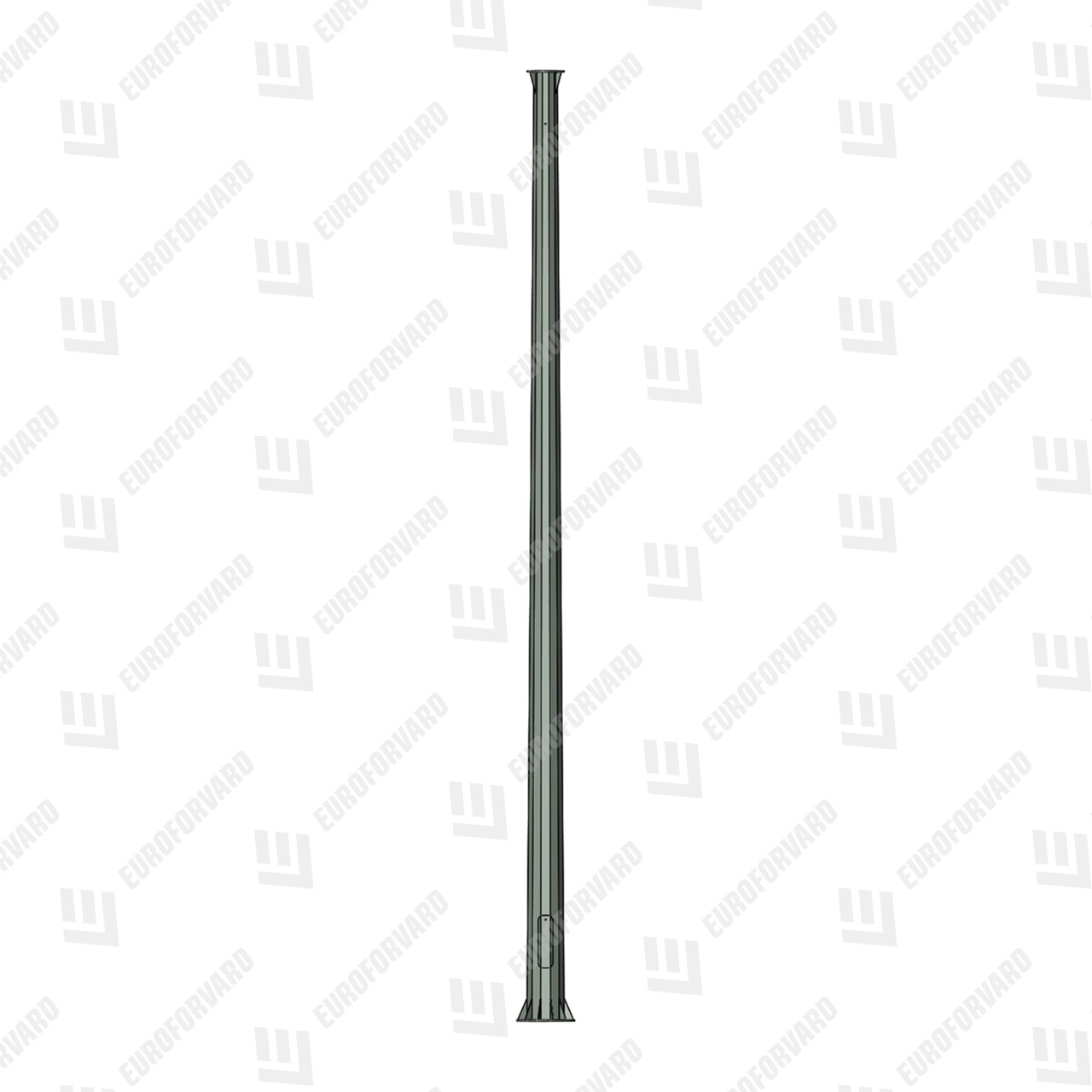

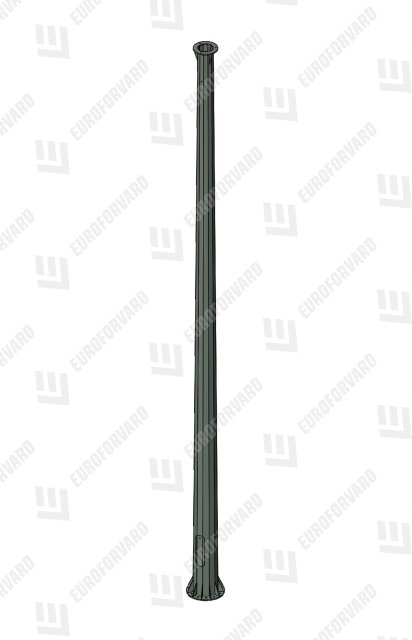

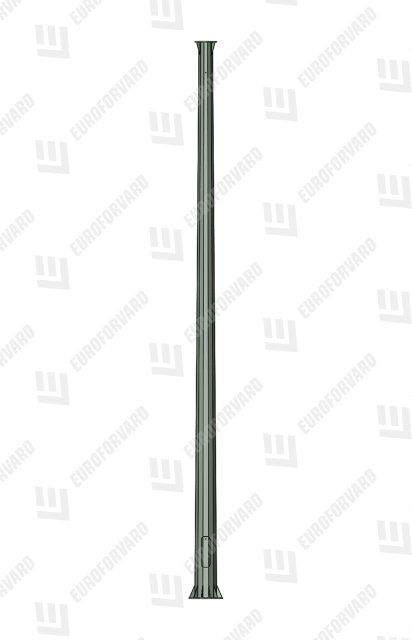

ОБКМ 10/2,5 (10м) - опора многогранная коническая контактной сети городского транспорта (фланцевая)

Подкатегория: Опоры контактной сети



Масса опоры: m=757кг / Расчетная нагрузка: P=2,5т / Размеры опоры: H=10м, d=280мм, D=550мм / Размеры фланца: B=660мм, B1=350мм, Dотв=39мм, nотв=12шт. / Размеры лючка: h=500мм, b=160мм


Масса опоры m= 757 кг
Расчетная нагрузка P= 2,5 т

Размеры опоры:

Высота опоры H= 10 м
Верхний диаметр опоры d= 280 мм
Нижний диаметр опоры D= 550 мм

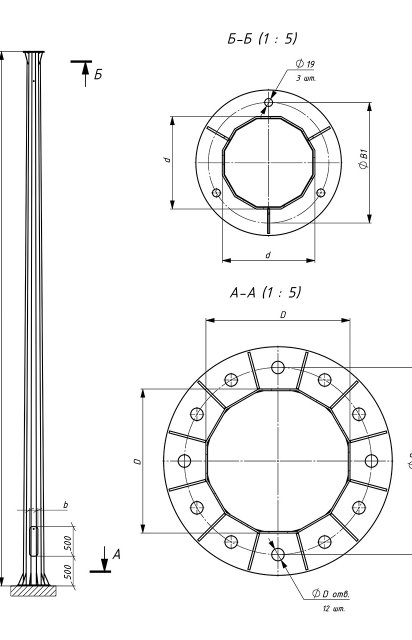

Размеры фланца:

Межосевое расстояние отверстий под крепление нижнего фланца В= 660 мм
Межосевое расстояние отверстий под крепление верхнего фланца В1= 350 мм
Диаметр отверстий под крепление Dотв= 39 мм
Количество отверстий под крепление nотв= 12 шт.

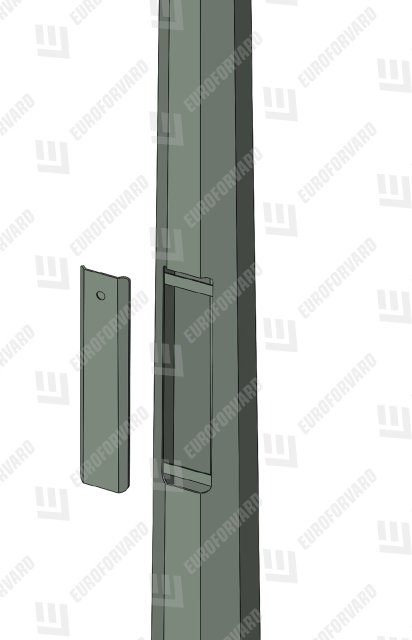

Размеры лючка:

Высота лючка h= 500 мм
Ширина лючка b= 160 мм

Подбор закладных деталей:

Тип фундаментного основания Закладной - АВ ОБКМ 12хМ36х1300/3
