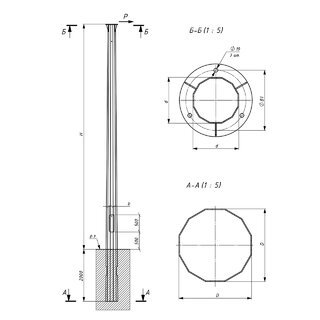

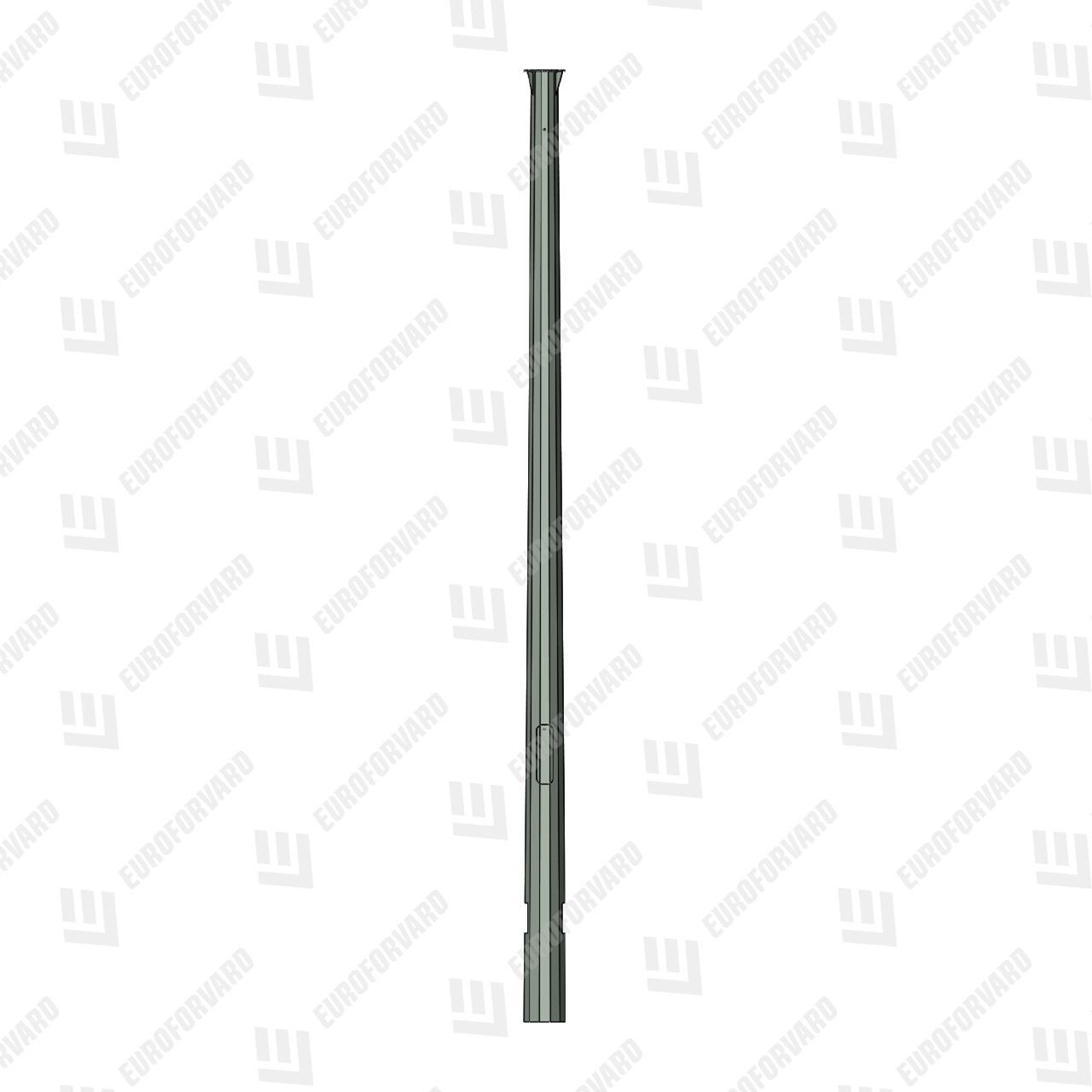

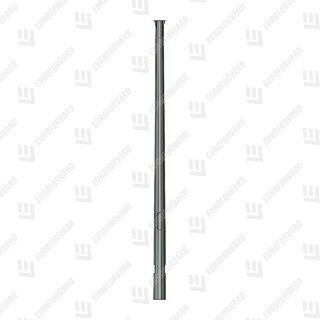

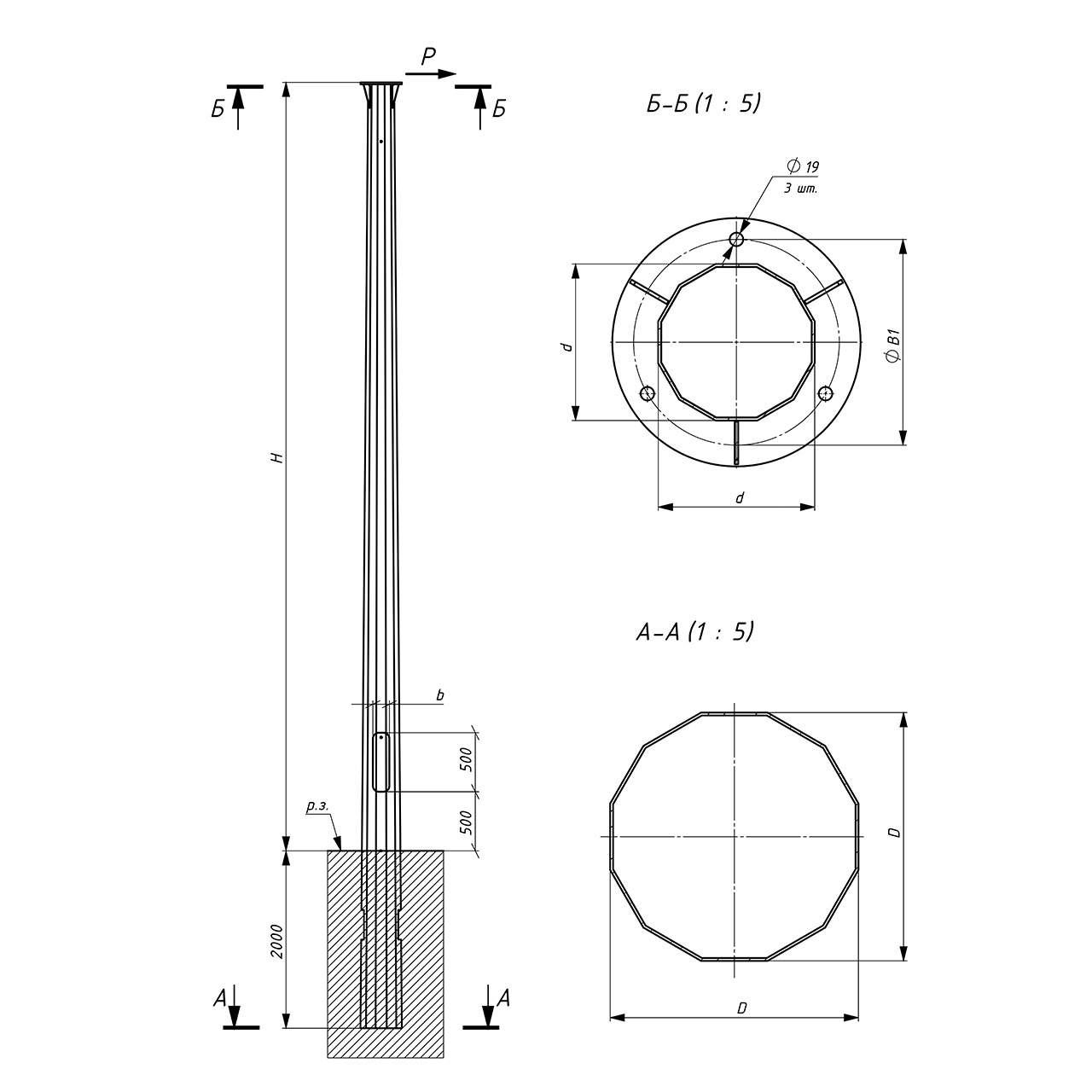

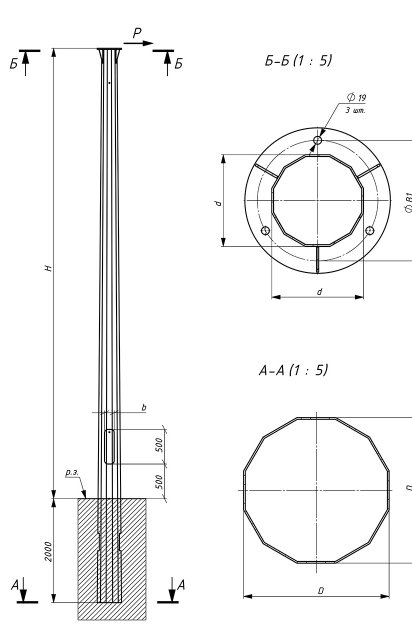

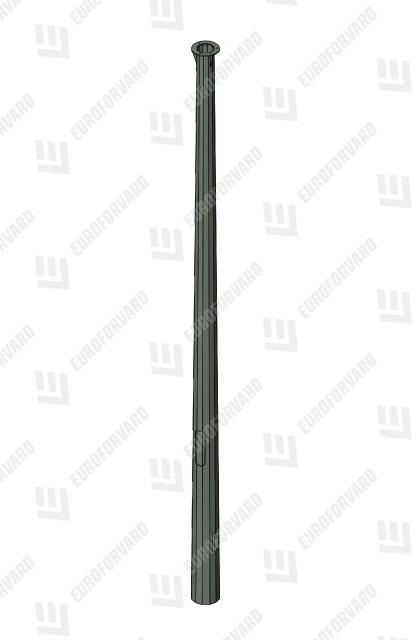

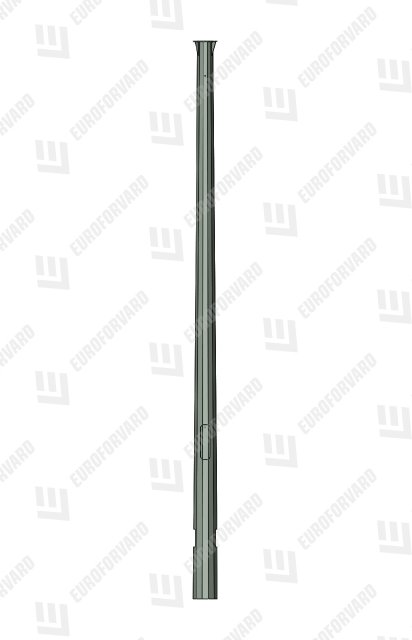

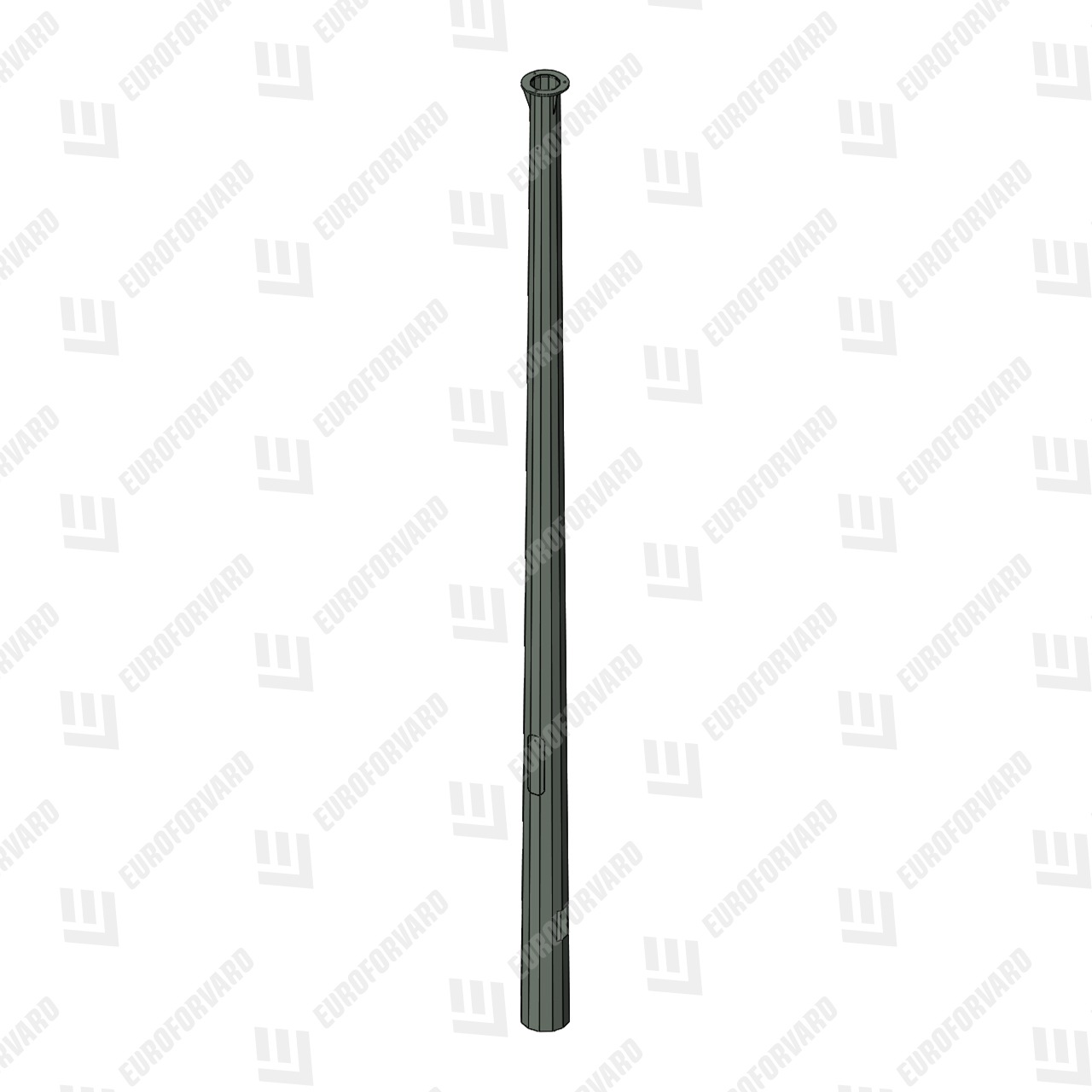

ОБКМГ 9/2,5 (9м) - опора багатогранна конічна контактної мережі міського транспорту з монтажем у ґрунт

Підкатегорія: Опори контактної мережі

Маса опори: m=726кг / Розрахункове навантаження: P=2,5т / Розміри опори: H=9м, Повна довжина виробу=11м, d=280мм, D=560мм / Розміри фланця: B₁=350мм / Розміри лючка: h=500мм, b=160мм

Характеристики
Комплектуючі

Маса опори	m= 726 кг
Розрахункове навантаження	P= 2,5 т

Розміри опори:

Висота опори	H= 9 м
Повна довжина виробу	11 м
Верхній діаметр опори	d= 280 мм
Нижній діаметр опори	D= 560 мм

Розміри фланця:

Міжосьова відстань отворів під кріплення верхнього фланця

В₁= 350 мм

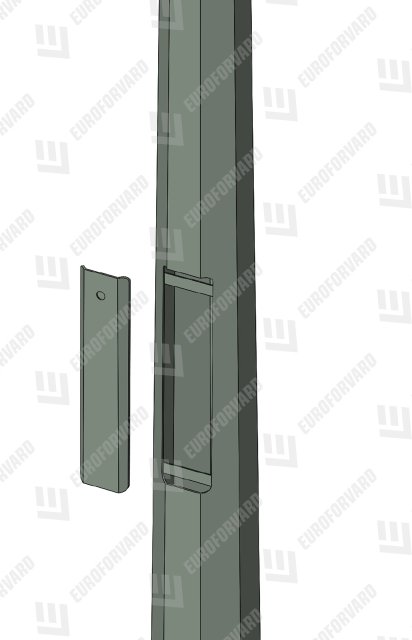

Розміри лючка:

Висота лючка	h= 500 мм
Ширина лючка	b= 160 мм

Дані для проектування фундаменту:

Тип фундаментної основи

Монтаж у ґрунт

КР 1/1.0/1.5 - кронштейн однорядний одноріжковий радіусного виконання

Детальніше

Маса: m=10кг / Розміри: H=1000мм, В=1500мм, d=48мм ...

КК 1/1.0/1.5 - кронштейн однорядний одноріжковий кутового виконання

Детальніше

Маса: m=10кг / Розміри: H=1000мм, В=1500мм, d=48мм ...

КР 1/1.5/2.0 - кронштейн однорядний одноріжковий радіусного виконання

Детальніше

Маса: m=16кг / Розміри: H=1500мм, В=2000мм, d=48мм ...

КК 1/1.5/2.0 - кронштейн однорядний одноріжковий кутового виконання

Детальніше

Маса: m=16кг / Розміри: H=1500мм, В=2000мм, d=48мм ...

КР 1/1.0-1.5/0.5-1.0 - кронштейн дворядний радіусного виконання (1пара ріжків)

Детальніше

Маса: m=20кг / Розміри: H=1000мм, В=1500мм, h=500мм, b=1000мм, d=60мм ...

КР 1/1.0-2.0/0.6-1.5 - кронштейн дворядний радіусного виконання (1пара ріжків)

Детальніше

Маса: m=24кг / Розміри: H=1000мм, В=2000мм, h=600мм, b=1500мм, d=60мм ...

КР 2/1.0-1.5/0.5-1.0 - кронштейн дворядний радіусного виконання (2пари ріжків)

Детальніше

Маса: m=35кг / Розміри: H=1000мм, В=1500мм, h=500мм, b=1000мм, d=60мм ...

КР 2/1.0-2.0/0.6-1.5 - кронштейн дворядний радіусного виконання (2пари ріжків)

Детальніше

Маса: m=44кг / Розміри: H=1000мм, В=2000мм, h=600мм, b=1500мм, d=60мм ...
