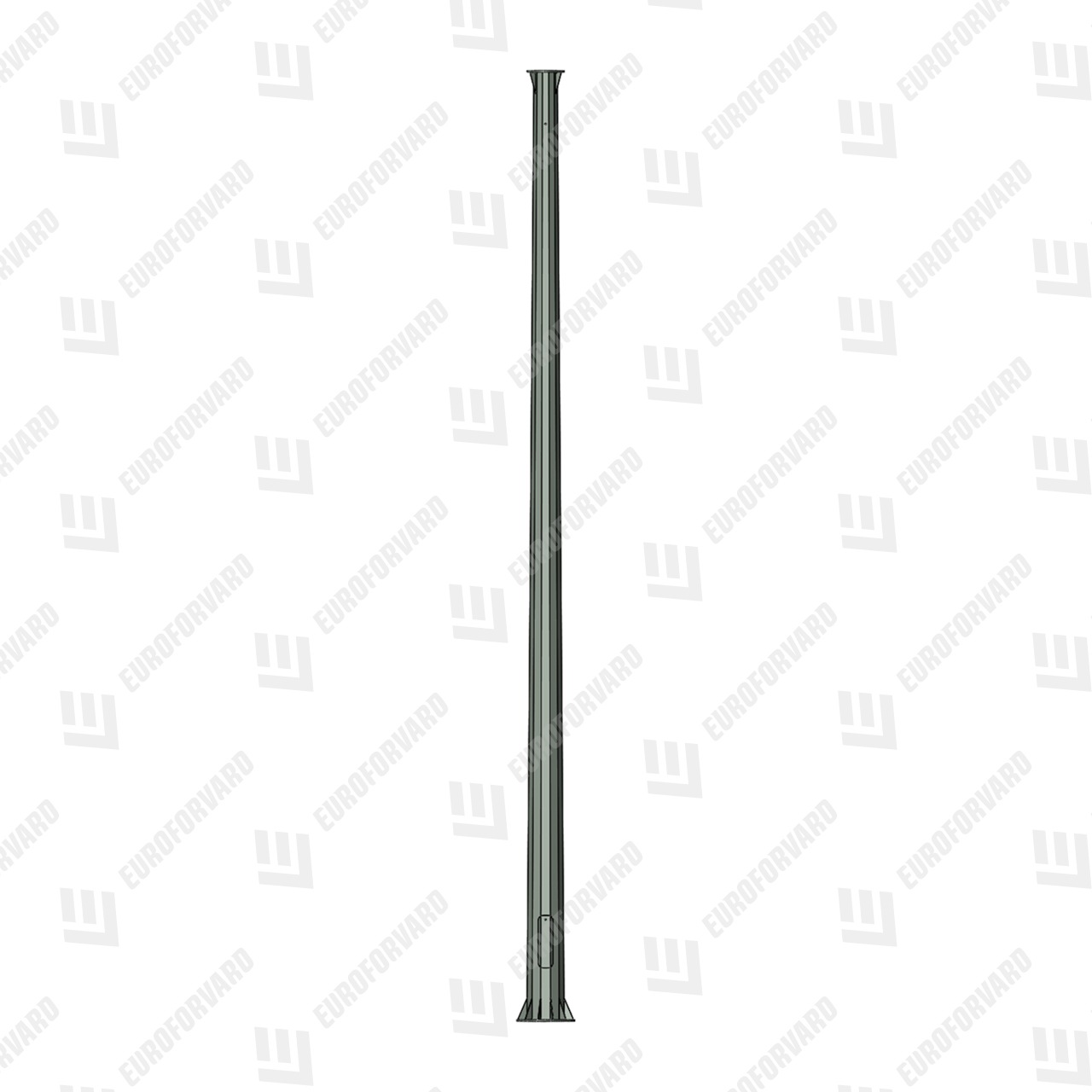

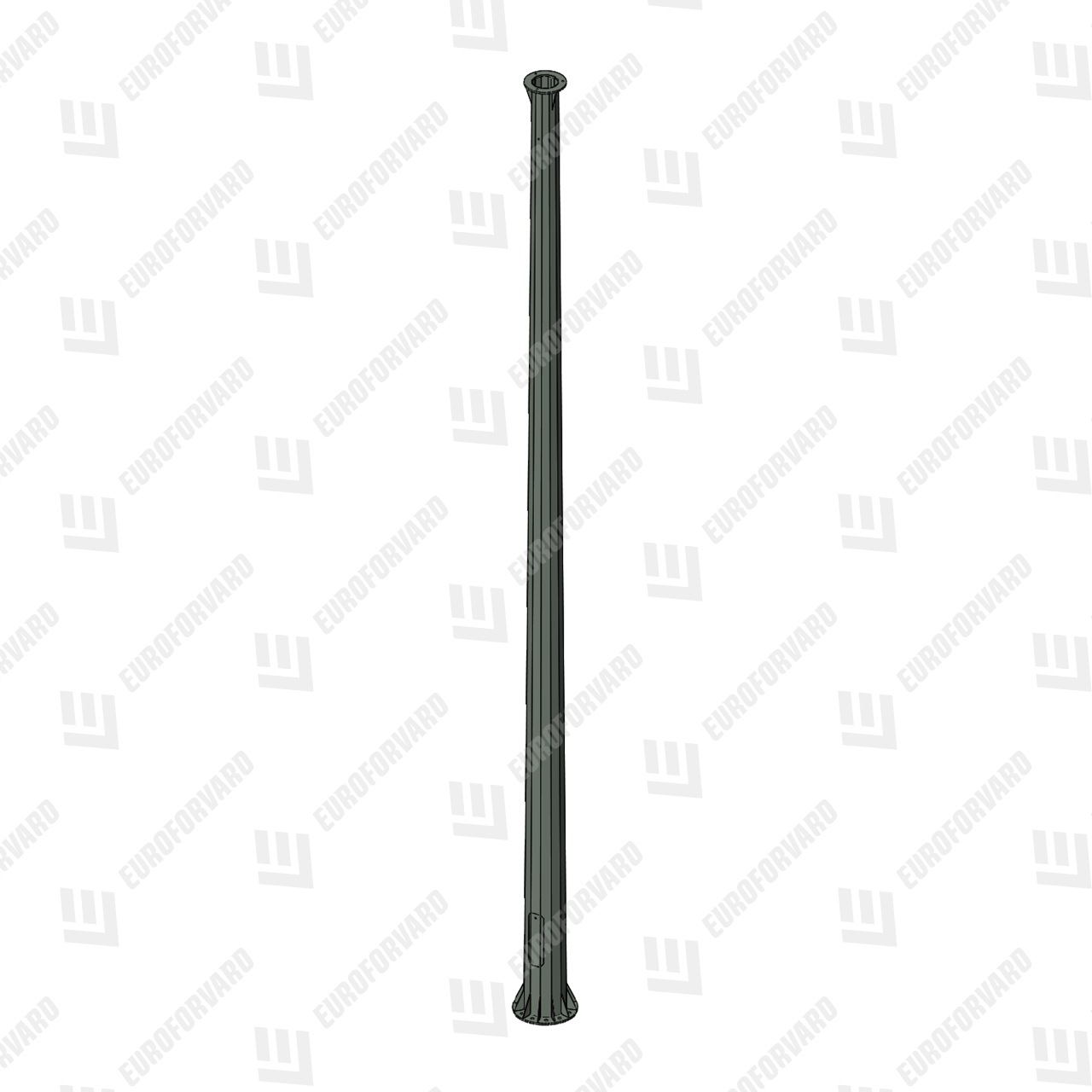

ОБКМ 11/2,0 (11м) - опора багатогранна конічна контактної мережі міського транспорту (фланцева)

Підкатегорія: Опори контактної мережі

Маса опори: m=811кг / Розрахункове навантаження: P=2,0т / Розміри опори: H=11м, d=280мм, D=550мм / Розміри фланця: B=660мм, B₁=350мм, D_отв=39мм, n_отв=12шт. / Розміри лючка: h=500мм, b=160мм

Характеристики
Комплектуючі

Маса опори	m= 811 кг
Розрахункове навантаження	P= 2,0 т

Розміри опори:

Висота опори	H= 11 м
Верхній діаметр опори	d= 280 мм
Нижній діаметр опори	D= 550 мм

Розміри фланця:

Міжосьова відстань отворів під кріплення нижнього фланця	В= 660 мм
Міжосьова відстань отворів під кріплення верхнього фланця	В₁= 350 мм
Діаметр отворів під кріплення	D_отв= 39 мм
Кількість отворів під кріплення	n_отв= 12 шт.

Розміри лючка:

Висота лючка	h= 500 мм
Ширина лючка	b= 160 мм

Підбір закладних деталей:

Тип фундаментної основи

Закладний - АВ ОБКМ 12хМ36х1300/3

КР 1/1.0/1.5 - кронштейн однорядний одноріжковий радіусного виконання

Детальніше

Маса: m=10кг / Розміри: H=1000мм, В=1500мм, d=48мм ...

АВ ОБКМ 12хМ36х1300/3 - анкерний вузол під опори ОБКМ

Детальніше

Маса: m=208кг / Розміри: В=660мм, H=1300мм, D_σ=36мм, n_{σ< ...}

КК 1/1.0/1.5 - кронштейн однорядний одноріжковий кутового виконання

Детальніше

Маса: m=10кг / Розміри: H=1000мм, В=1500мм, d=48мм ...

КР 1/1.5/2.0 - кронштейн однорядний одноріжковий радіусного виконання

Детальніше

Маса: m=16кг / Розміри: H=1500мм, В=2000мм, d=48мм ...

КК 1/1.5/2.0 - кронштейн однорядний одноріжковий кутового виконання

Детальніше

Маса: m=16кг / Розміри: H=1500мм, В=2000мм, d=48мм ...

КР 1/1.0-1.5/0.5-1.0 - кронштейн дворядний радіусного виконання (1пара ріжків)

Детальніше

Маса: m=20кг / Розміри: H=1000мм, В=1500мм, h=500мм, b=1000мм, d=60мм ...

КР 1/1.0-2.0/0.6-1.5 - кронштейн дворядний радіусного виконання (1пара ріжків)

Детальніше

Маса: m=24кг / Розміри: H=1000мм, В=2000мм, h=600мм, b=1500мм, d=60мм ...

КР 2/1.0-1.5/0.5-1.0 - кронштейн дворядний радіусного виконання (2пари ріжків)

Детальніше

Маса: m=35кг / Розміри: H=1000мм, В=1500мм, h=500мм, b=1000мм, d=60мм ...

КР 2/1.0-2.0/0.6-1.5 - кронштейн дворядний радіусного виконання (2пари ріжків)

Детальніше

Маса: m=44кг / Розміри: H=1000мм, В=2000мм, h=600мм, b=1500мм, d=60мм ...
