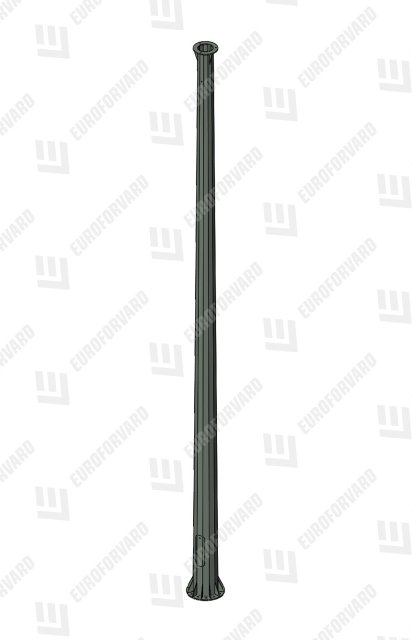

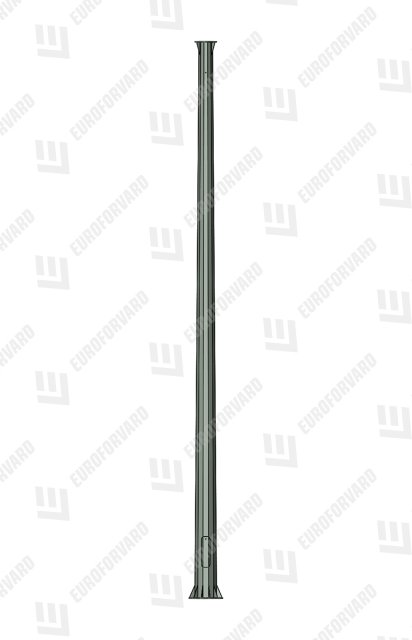

ОБКМ 11/1,3 (11м) - опора багатогранна конічна контактної мережі міського транспорту (фланцева)

Підкатегорія: Опори контактної мережі



Маса опори: m=708кг / Розрахункове навантаження: P=1,3т / Розміри опори: H=11м, d=220мм, D=500мм / Розміри фланця: B=610мм, B1=290мм, Dотв=39мм, nотв=12шт. / Розміри лючка: h=500мм, b=160мм


Маса опори m= 708 кг
Розрахункове навантаження P= 1,3 т

Розміри опори:

Висота опори H= 11 м
Верхній діаметр опори d= 220 мм
Нижній діаметр опори D= 500 мм

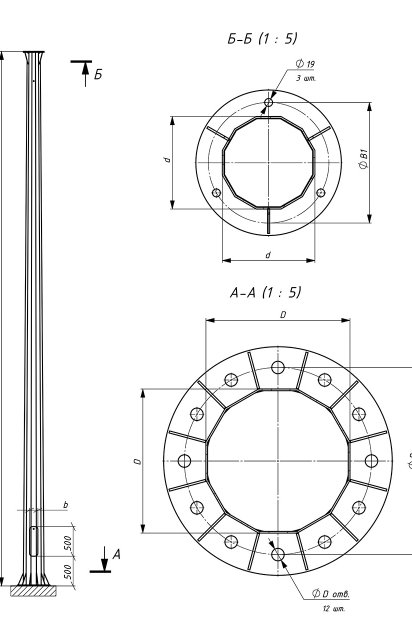

Розміри фланця:

Міжосьова відстань отворів під кріплення нижнього фланця В= 610 мм
Міжосьова відстань отворів під кріплення верхнього фланця В1= 290 мм
Діаметр отворів під кріплення Dотв= 39 мм
Кількість отворів під кріплення nотв= 12 шт.

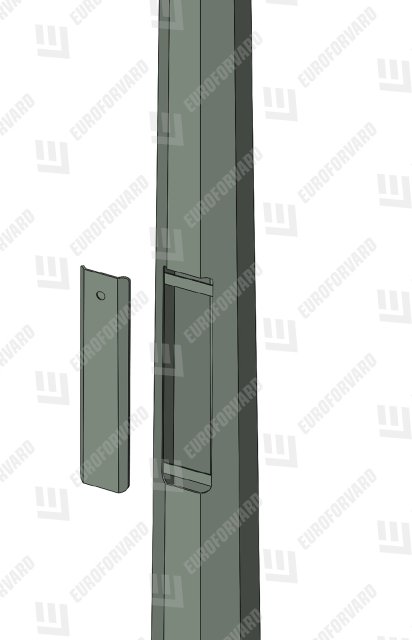

Розміри лючка:

Висота лючка h= 500 мм
Ширина лючка b= 160 мм

Підбір закладних деталей:

Тип фундаментної основи Закладний - АВ ОБКМ 12хМ36х1300/2
